Platforma B2B Stwórz układ o potrzebnej długości. Zdecyduj, które odcinki prowadzą materiał, a które podają go przez perforację. Zobacz całą lancę i gotowe zestawienie jej części.
Czytaj układ od dołu: 1 — grot, 2 — odcinek przy grocie, 3 — łącznik, 4 — przedłużenie, 5 — zakończenie lub dalsze przedłużenie, 6 — przyłącze do pakera / adaptera. Kliknij numer lub element. Warianty pełne i perforowane pokazano obok siebie.
Schemat rozłożony, bez skali. Elementy obok siebie przedstawiają warianty do wyboru.
Podaj długość lancy i strefy perforowanej. Następnie klikaj odcinki, aby zobaczyć ich parametry lub zmienić miejsce podawania.
* Pakery i nasady górnicze dla systemu Ø21,3 mm — wykonania na zapytanie, poza tym konfiguratorem.
Ø13 mm: odcinki 500 lub 1000 mm. Długość perforacji możesz ustawić co 0,5 m przy odcinkach 500 mm.
Turkus: odcinki perforowane · szary: odcinki pełne
Kliknij grot, odcinek, łącznik lub przyłącze, aby obejrzeć detal. Na telefonie przesuń schemat w bok. Długość zestawu oznacza sumę długości odcinków; odcinki 500 mm pokazano jako dwa razy krótsze od 1000 mm. Osprzęt pokazano bez skali.
Łączniki liczymy pomiędzy odcinkami: liczba odcinków minus jeden. Przyłącze i grot są wymienione oddzielnie. Pobijak, wąż i pompa to osprzęt stanowiska.
Schemat i lista części powyżej przedstawiają jedną lancę. Każdy zestaw ma tę samą konfigurację.
Materiał wypływa przez boczne otwory lancy. Grot JG-NOSHOOTER zamyka jej koniec. Położenie perforowanych odcinków wyznacza strefę podawania.
Pełna lanca prowadzi materiał do końca układu. JG-SHOOTER jest grotem wstrzeliwanym przewidzianym dla tej konfiguracji.
Odcinki perforowane z grotem wystrzeliwanym: otwory boczne i otwierane zakończenie układu.
Płaszczyzny pod klucz pozwalają przytrzymać element podczas skręcania połączenia. Szczęki klucza ustawiasz na przygotowanych płaskich powierzchniach.

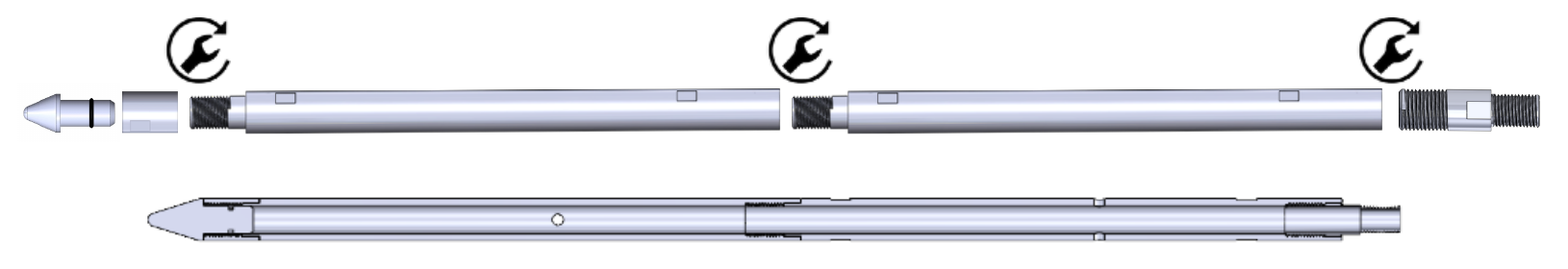

W systemie Ø21,3 płaskie powierzchnie ma również adapter 3/8″–1/4″. Łącznik JG-CONNECTOR 21,3 ma inną geometrię — pokazujemy go osobno w schemacie.
| Cecha | JG Ø13 mm | JG Ø21,3 mm |
|---|---|---|
| Kanał wewnętrzny | Ø9 mm | Ø14,3 mm |
| Długość odcinka | 500 / 1000 mm | 1000 mm |
| Perforacja | Ø3,8 mm · 16 otworów/m | Ø5,5 mm · 16 otworów/m |

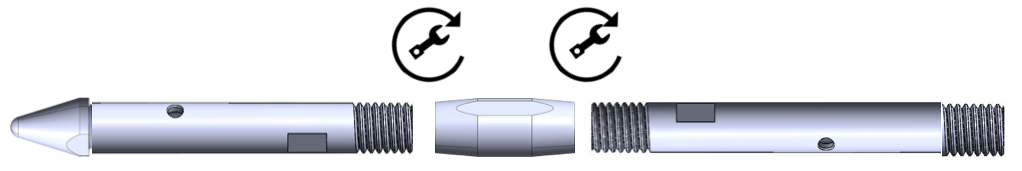

| Łączenie odcinków | Mufa JG-CONNECTOR 14, gwint wewnętrzny 1/4″ | JG-CONNECTOR 21,3, gwinty zewnętrzne 3/8″ |
| Odcinek początkowy | JG-END-PER do grotu stałego; JG-CONNECT / JG-CONNECT-PER do grotu wystrzeliwanego | JG-PER / JG-CONNECT z gwintem zewnętrznym do montażu grotu |
| Przedłużenie | JG-CONNECT / JG-CONNECT-PER | JG-CONNECT-S / JG-PER-S, obustronne gwinty wewnętrzne |

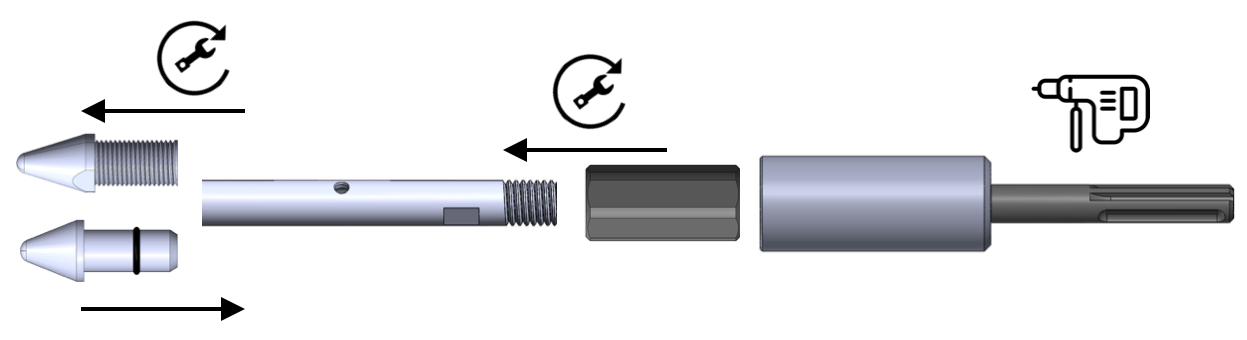

Lancę zagłębiasz odcinkami. Pobijak JG-HAMMPLUG osłania połączenie gwintowane i przekazuje uderzenia na lancę. Do pracy młotem udarowym współpracuje z nasadą JG-HAMMPOD, dobraną do uchwytu narzędzia: SDS+ lub SDS-MAX.
Przed pobijaniem prawidłowo skręć elementy i osadź pobijak. Nie uderzaj bezpośrednio w odsłonięty gwint ani nie pobijaj luźno połączonego układu — grozi to uszkodzeniem gwintów. Do skręcania wykorzystuj płaskie powierzchnie pod klucz.
Przyłącze do podawania materiału montujesz po zakończeniu zagłębiania.

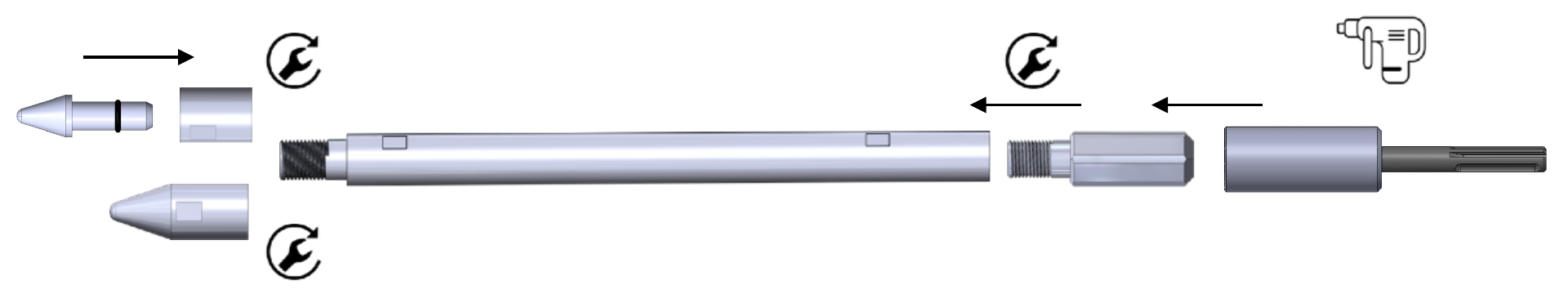

Lancę zagłębiasz odcinkami. Pobijak JG-HAMMPLUG 21,3 osłania połączenie gwintowane i przekazuje uderzenia na lancę. Do pracy młotem udarowym współpracuje z nasadą JG-HAMMPOD, dobraną do uchwytu narzędzia: SDS+ lub SDS-MAX.
Przed pobijaniem prawidłowo skręć elementy i osadź pobijak. Nie uderzaj bezpośrednio w odsłonięty gwint ani nie pobijaj luźno połączonego układu — grozi to uszkodzeniem gwintów. Do skręcania wykorzystuj płaskie powierzchnie pod klucz.
Przyłącze do podawania materiału montujesz po zakończeniu zagłębiania.
