Otwór, uszczelnienie
i sposób podłączenia.
Dobierz rodzinę pakera do podłoża i sposobu podawania. Średnica otworu, długość korpusu, uszczelnienie i kalamitka opisują odrębne cechy.
Różne konstrukcje, różne warunki osadzenia.
Kontrola osadzenia, szczelności i obserwacji procesu.
Rozporowe pakery HAMMPACK łączą stalowy korpus z uszczelnieniem dopasowanym do nominalnego otworu. W tej grupie dobór dotyczy nie tylko średnicy: znaczenie mają strefa osadzenia, stan odwiertu i sposób obserwacji przejścia materiału.
Korpus modelu i wybrane przyłącze — pokazane oddzielnie.Stożkowe przyłącze Dobierz zgodną nasadę stożkową. Przybliżony przelot wykonania M6×1: Ø1 mm.
PI-SPH 10/110
Otwór Ø10 mm · długość 110 mm · uszczelnienie 39 mmStalowy paker do otworu Ø10 mm. Otwórz kartę i porównaj dostępne wykonania kalamitki.
Korpus modelu i wybrane przyłącze — pokazane oddzielnie.Stożkowa kalamitka zwrotna. Podłącz zgodną nasadę stożkową; sposób montażu i uszczelnienia gwintu sprawdź dla dostarczonego wariantu.
PI-SPHW 10/110
Otwór Ø10 mm · długość 110 mm · uszczelnienie 39 mmListki kotwiące i progresywne zwiększanie średnicy pomagają w osadzeniu w miękkich lub nieregularnych podłożach. Próbę kotwienia wykonaj w rzeczywistym materiale.
Korpus modelu i wybrane przyłącze — pokazane oddzielnie.Stożkowa kalamitka zwrotna. Podłącz zgodną nasadę stożkową; sposób montażu i uszczelnienia gwintu sprawdź dla dostarczonego wariantu.
PI-SPH 14/110
Otwór Ø14 mm · długość 110 mm · uszczelnienie 38 mmModel do większego nominalnego otworu. Większa średnica otworu wpływa na osadzenie i bilans materiału, lecz nie przesądza o przepływie przez kalamitkę.
Stalowe pakery do różnych głębokości osadzenia.
Średnica, długość i położenie uszczelnienia odpowiadają za dopasowanie do odwiertu. W większych wykonaniach płaska kalamitka zapewnia podłączenie właściwej nasady.
Płaska kalamitka dokręcona do korpusu. Do połączenia z nasadą płaską.
PI-SPM 16/300 FWG
Otwór Ø16 mm · długość 300 mmPojedyncze uszczelnienie 37 mm. Stalowy paker z płaską kalamitką.
Korpus modelu i wybrane przyłącze — pokazane oddzielnie.Stożkowa kalamitka zwrotna do połączenia z nasadą stożkową.
PI-SPM 10/110
Stal · otwór Ø10 mm · długość 110 mmPaker rozporowy z pojedynczym uszczelnieniem długości 39 mm. Wariant kalamitki dobierz do nasady oraz planu obserwacji.
Płaska kalamitka dokręcona do korpusu. Do połączenia z nasadą płaską.
PI-SPM 18/300 FWG
Wydłużony korpus · połączenie płaskieWybierz długość korpusu, strefę uszczelnienia i kalamitkę pasującą do nasady.
Pakery wbijane i klejone: dwa różne sposoby podania.
Pakery wbijane osadza się w przygotowanym otworze. Pakery klejone tworzą punkt podawania na powierzchni konstrukcji. Wybór między nimi wynika z dostępu do rysy, stanu podłoża i wymaganych warunków podawania — nie tylko z materiału korpusu.
Korpus modelu i wybrane przyłącze — pokazane oddzielnie.Plastikowy paker wbijany do przygotowanego otworu. Osadzanie odbywa się właściwym pobijakiem; sposób podłączenia jest cechą tego wykonania.
PI-P 12/65
Paker wbijany · tworzywo · otwór Ø12 mmPunkt podawania w przygotowanym otworze. Dobierz pobijak oraz nasadę do kalamitki i zweryfikuj limit pracy w aktualnej karcie.
Korpus modelu i wybrane przyłącze — pokazane oddzielnie.Paker wbijany z niebieskiego tworzywa, z płaską kalamitką plastikową. Do podawania żywic epoksydowych, poliuretanowych i roztworów krzemianowych.

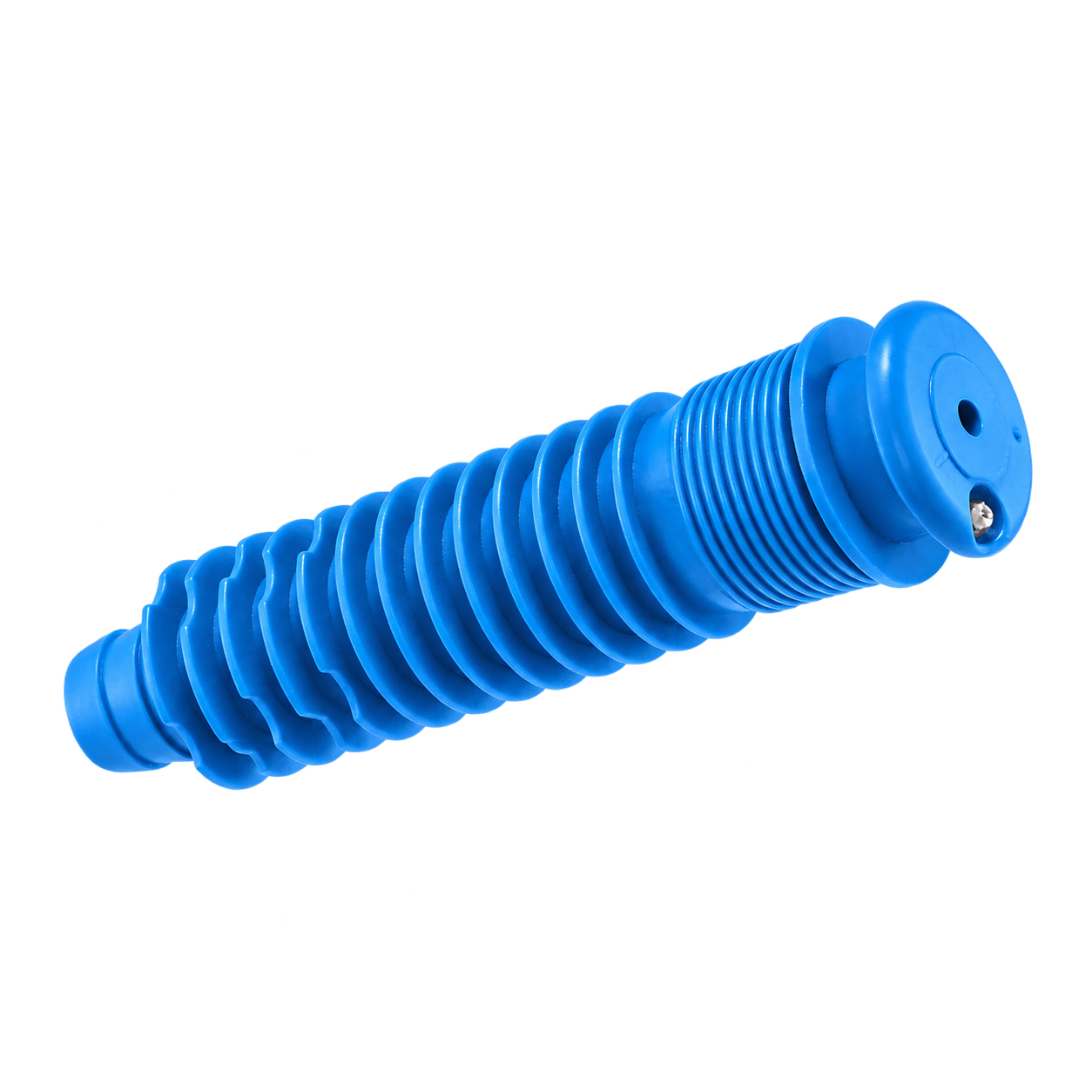

PI-PH 12–14/65F
Paker wbijany · Ø12–14 mm · długość 65 mmDo iniekcji rys w cegle, silikatach, pustakach i piaskowcu. Płaska kalamitka łączy się z nasadą płaską. Do 80 bar w dokładnie wykonanych otworach w pełnym materiale.
Korpus modelu i wybrane przyłącze — pokazane oddzielnie.Przezroczysty paker klejony do przygotowanej powierzchni. Tworzy punkt podawania na powierzchni rysy; mocowanie zależy również od kleju i podłoża.
PI-PG M6 transparentny
Montaż powierzchniowy · kalamitka M6Paker klejony do przygotowanej powierzchni. Przezroczysty korpus ułatwia obserwację; wytrzymałość mocowania zależy również od kleju i podłoża.
Prześwit, cząstki materiału i kontrola złącza.
Suspensja mineralna wymaga toru podawania dopasowanego do jej lepkości i uziarnienia. Małe przejście w zaworze może ograniczać układ mimo dużego korpusu pakera. Dlatego paker, nasadę, zawór, przewód i pompę dobiera się jako zestaw.
Korpus bez zakończenia podającego. Dobierz właściwy zawór lub kalamitkę zgodną z gwintem tego modelu.
PI-JG 18/150
Osprzęt do systemu lanc JGDoszczelnia początek układu lanc. Dobierz go do przyłączy i położenia punktu podawania w całym zestawie.
Korpus bez zakończenia podającego. Dobierz właściwy zawór lub kalamitkę zgodną z gwintem tego modelu.
PI-CEM 14/100
Tworzywo · otwór Ø14 mm · prześwit Ø7,5 mmPaker do suspensji z gwintem 1/4 cala, do zestawienia z odpowiednią nasadą lub płaską kalamitką.
Korpus modelu i wybrane przyłącze — pokazane oddzielnie.Szczypce iniekcyjne do obsługi zgodnej nasady. To osprzęt toru podawania, a nie paker osadzany w otworze.
PI-PLIERS
Osprzęt współpracujący · szczypce iniekcyjneSłużą do podłączenia zgodnej nasady iniekcyjnej. To element toru podawania, a nie paker osadzany w otworze.
Świadomy wybór kalamitki i szczelności zwrotnej.
W stalowych pakerach PI-SPM ECO korpus i gumowe uszczelnienie odpowiadają wersji profesjonalnej. Istotną różnicą jest budżetowa kalamitka, dokręcana mechanicznie. To jej zastosowanie pozwala obniżyć koszt pakera.
Korpus modelu i wybrane przyłącze — pokazane oddzielnie.Kalamitka ECO obniża koszt pakera. Przy materiałach o małej lepkości może podciekać pod ciśnieniem wstecznym.
PI-SPM 10/110 ECO
Stal · otwór Ø10 mm · kalamitka ECOKorpus 110 mm, uszczelnienie 39 mm i ekonomiczna kalamitka ECO.
Korpus modelu i wybrane przyłącze — pokazane oddzielnie.Kalamitka ECO obniża koszt pakera. Przy materiałach o małej lepkości może podciekać pod ciśnieniem wstecznym.
PI-A 13/100 ECO
Aluminium / stal · korpus 100 mm · ECODo otworu Ø14 mm, z dzielonym uszczelnieniem.
Korpus modelu i wybrane przyłącze — pokazane oddzielnie.Kalamitka ECO obniża koszt pakera. Przy materiałach o małej lepkości może podciekać pod ciśnieniem wstecznym.
PI-SPM 13/110 ECO
Stal · otwór Ø14 mm · korpus 110 mmPojedyncze uszczelnienie 39 mm i kalamitka ECO. Większy otwór zmienia osadzenie i bilans materiału, nie rozwiązuje ograniczeń zaworu.
Pakery calowe. Do wierteł calowych.
Pakery do rynku amerykańskiego, gdzie stosuje się wiertła calowe. Wiertło 3/8″ ma średnicę 9,525 mm, a 1/2″ — 12,70 mm. Uszczelnienie pakera jest dopasowane do tych wymiarów.
PI-SPH 3/8″
Otwór 3/8″ · uszczelnienie 9,43 mmStalowy paker rozporowy z kalamitką stożkową, do odwiertów wykonanych wiertłem 3/8″.
PI-SPH 1/2″
Otwór 1/2″ · uszczelnienie 12,70 mmStalowy paker rozporowy z kalamitką stożkową, do odwiertów wykonanych wiertłem 1/2″.
PI-SPHX 3/8″
Otwór 3/8″ · wykonanie jednodnioweDolny zawór pozostaje w strefie rozporowej po odłączeniu górnej części pakera.

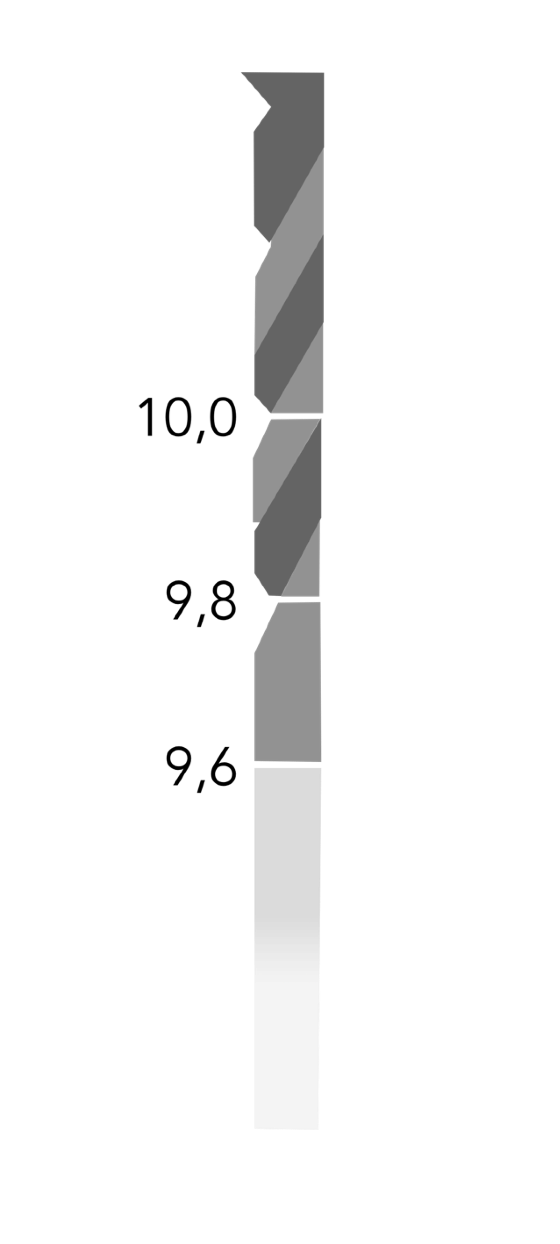

Zużycie wiertła zmienia odwiert.
Sprawdź zużycie wiertła i rzeczywistą średnicę otworu. Uszczelnienie pakera dobierz tak, aby rozparło się w podłożu.
| Model | Uszczelnienie |
|---|---|
| PI-SPH 3/8″ | 9,43 mm |
| PI-SPH 10 | 9,84 mm |
| PI-SPHW 10 | 9,84–11,4 mm |
| PI-SPH 1/2″ | 12,70 mm |
Progresywne skrzydełka PI-SPHW pomagają dopasować uszczelnienie do nierówności otworu.
Pakery jednodniowe.
Dwa zawory umożliwiają odłączenie górnej części pakera po iniekcji. Dolny zawór i uszczelnienie zostają w otworze, więc punkt można zamknąć bez oczekiwania na pełne związanie iniektu.
Korpus modelu i wybrane przyłącze — pokazane oddzielnie.Kalamitka stożkowa do połączenia z nasadą stożkową.
PI-SPX 10/110
Paker jednodniowy · stal · otwór Ø10 mmZawór w części rozporowej, korpus 110 mm i uszczelnienie 49 mm. Dobierz głębokość osadzenia do grubości elementu.
Strefa rozporowa pozostaje na miejscu
Dolny zawór zatrzymuje iniekt, a pierścień blokujący utrzymuje rozparcie gumy. Dlatego po odkręceniu górnej części uszczelnienie pozostaje dociśnięte do ścianek otworu.
Podaj żywicę. Odkręć górną część.
Paker wsuwa się do otworu przed rozparciem. Guma jest dłuższa i ma mniejszą średnicę.
- PI-SPX 10/110
- otwór 10 mm
- Długość
- 110 mm
- Uszczelnienie
- 49 mm
- Pod klucz
- 10 mm
Aluminiowy? Sprawdź również trzpień.
Nazwa „paker aluminiowy” może oznaczać aluminiowy korpus ze stalowym, ocynkowanym trzpieniem. Sam korpus z aluminium nie wyklucza więc obecności stali, która może korodować. HAMMPACK idzie krok dalej: w naszym wykonaniu 100% aluminium z tego materiału powstają zarówno korpus, jak i trzpień.
Aluminiowy korpus, stalowy trzpień
Typowa konstrukcja pakera aluminiowegoAluminium dotyczy korpusu. Stalowy trzpień pozostaje stalą — także wtedy, gdy jest zabezpieczony warstwą cynku.
HAMMPACK — 100% aluminium
Korpus i trzpień w 100% z aluminiumPI-A 10/100 z aluminiowym trzpieniem. Do otworu Ø10 mm, z korpusem o długości 100 mm.
