Dobierz paker do otworu, a nie do zaokrąglonej nazwy
Średnica wiertła, rzeczywisty otwór i średnica uszczelnienia pakera to trzy różne wymiary. Oznaczenie „10” mówi o przeznaczeniu modelu do określonego otworu; nie oznacza, że każde jego miejsce ma dokładnie 10 mm.
Trzy wymiary, trzy znaczenia.

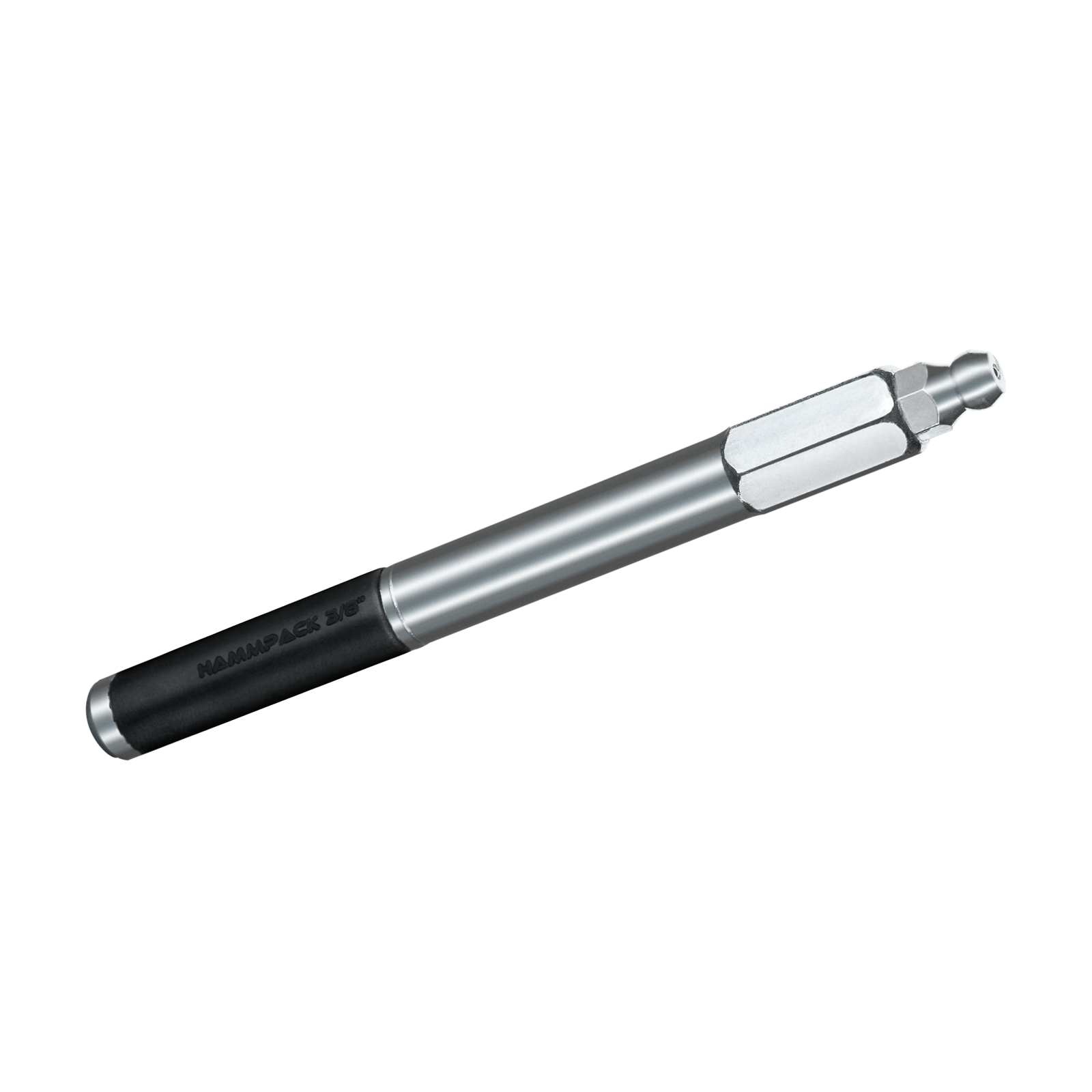

Wykonanie przeznaczone do systemu 3/8″. Nominalny otwór i wymiar uszczelnienia są podawane osobno.
Przed osadzeniem sprawdź rzeczywisty wymiar i stan wiertła, geometrię otworu oraz położenie uszczelnienia w podłożu.
| Model / wykonanie | Średnica uszczelnienia | Docelowy otwór |
|---|---|---|
| PI-SPH 3/8″ | 9,43 mm | 3/8″ |
| PI-SPH 10 | 9,84 mm | 10 mm |
| PI-SPHW 10 | 9,84–11,4 mm; progresywne skrzydła | 10 mm |
| PI-SPH 1/2″ | 12,70 mm | 1/2″ |
| PI-SPH 14 | 13,30 mm | 14 mm |
Pakery calowe HAMMPACK są dostosowane do rynku amerykańskiego, gdzie stosuje się wiertła o średnicach podawanych w calach. Warianty 3/8″ i 1/2″ mają uszczelnienia dopasowane do tych otworów.
Wiertło zużywa się, otwór może być nieregularny
Zużyte wiertło może wykonywać za mały lub nieregularny otwór. Jeśli paker trudno wsunąć albo obraca się przy dokręcaniu, sprawdź wiertło, średnicę otworu i strefę rozparcia uszczelnienia.
PI-SPHW 10/110 ma progresywne skrzydła uszczelnienia, które ułatwiają dopasowanie do wymagających lub nieregularnych otworów.
Długość uszczelnienia ma znaczenie
Dobierz długość tak, aby uszczelnienie rozpierało się w stabilnym podłożu, a wylot podawał materiał do właściwej strefy. W cienkim elemencie zbyt długa strefa uszczelnienia może zasłonić dojście do rysy.
| Model | Otwór | Długość całkowita | Długość uszczelnienia |
|---|---|---|---|
| PI-SPH 10/110 | 10 mm | 110 mm | 39 mm |
| PI-SPH 10/150 | 10 mm | 150 mm | 39 mm |
| PI-SPH 10/200 | 10 mm | 200 mm | 39 mm |
| PI-SPH 12/110 | 12 mm | 110 mm | 37 mm |
| PI-SPH 14/110 | 14 mm | 110 mm | 38 mm |
Uszczelnienia: kontroluj cały zestaw
- Połączenie nasady z kalamitką: geometria i stan elementów chwytających/uszczelniających.
- Gwint kalamitki z korpusem: wykonanie SWG/PRE/FWG/FPRE i właściwe uszczelnienie połączenia.
- Kanał trzpienia, uszczelnienie rozprężne i korpus: dopasowanie części i prawidłowe kotwienie w otworze.
- Przewód i pozostałe złącza: właściwe przyłącza oraz dopuszczalne warunki każdego elementu.
Uszczelnienie dobierz do materiału iniekcyjnego, temperatury i stanu podłoża.
Objaw osadzenia nie jest jeszcze diagnozą
| Objaw | Co sprawdzić |
|---|---|
| Paker trudno wsunąć | Rzeczywistą średnicę wiertła, geometrię i czystość otworu oraz zgodność systemu calowego lub metrycznego. |
| Paker obraca się podczas dokręcania | Położenie uszczelnienia, współpracę trzpienia i korpusu oraz stan warstwy kotwiącej. |
| Materiał ucieka obok pakera | Kontakt uszczelnienia z podłożem, uszkodzenia otworu i właściwy zakres osadzenia. |
Dokręcenie dostosuj do modelu i podłoża. Jeśli paker pozostaje luźny, sprawdź średnicę otworu i położenie uszczelnienia zamiast dokręcać go coraz mocniej.
Długość otworu i zużycie materiału
Materiał wypełnia także dostępną przestrzeń odwiertu. Większy lub dłuższy otwór może zwiększyć tę część zużycia jeszcze przed dojściem do rysy. Bilans odwiertu nie opisuje jednak całego zużycia: pozostała objętość zależy od rysy, pustek, porów i strat podczas pracy.
