Pompy do iniekcji.
Wybierz sposób pracy.

Porównaj napęd, drogi podawania i obsługę. Ciśnienie pompy to jeden z parametrów zestawu — dobór musi uwzględniać także wymagany przepływ i dopuszczalne medium.

POZNAJ ELEMENTY URZĄDZENIA

Wybierz konstrukcję. Kliknij detal.

Oryginalne ilustracje urządzeń

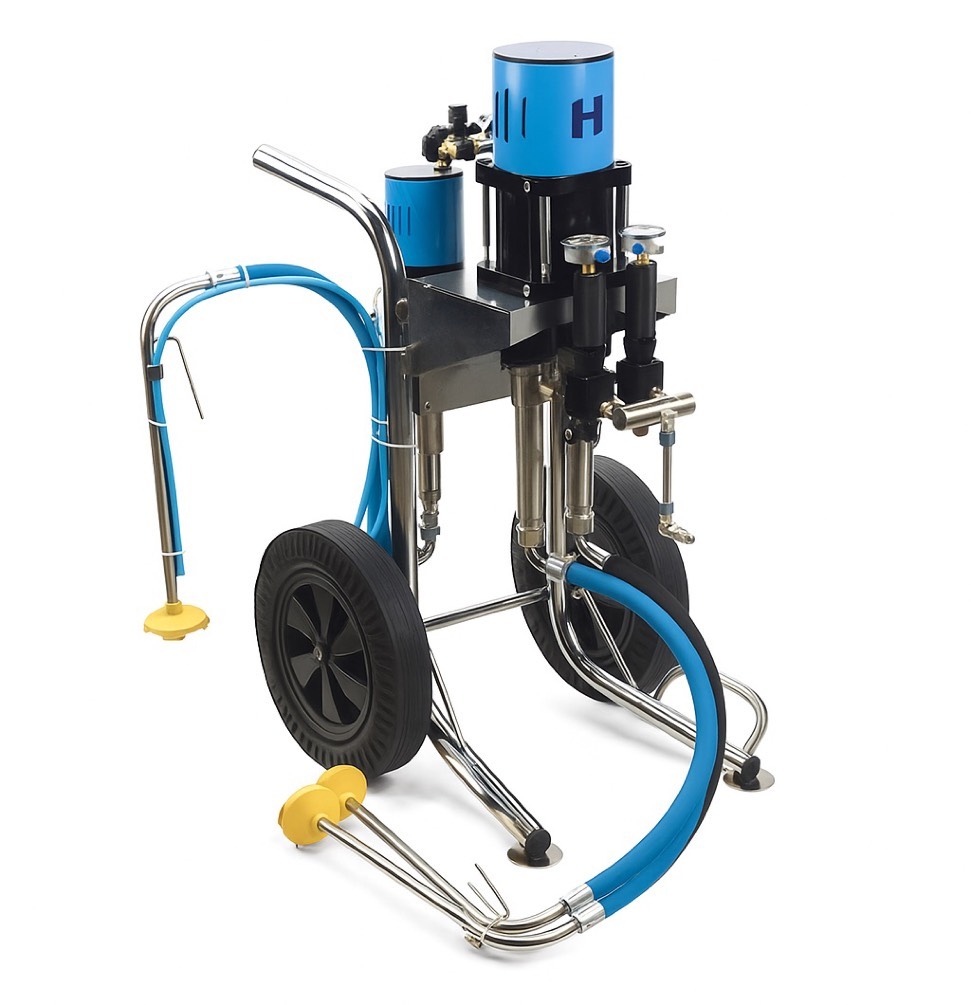

PI-PUMP 3K — oryginalna ilustracja urządzenia

PI-PUMP 3K — konstrukcja urządzenia.

Pneumatyczna pompa tłokowa · oddzielne tory materiału

PI-PUMP 3K

Napęd pneumatyczny porusza tłokami, a oddzielne tory prowadzą komponenty do głowicy. Funkcję trzeciego kanału i proporcję dozowania dobieramy do materiału oraz konfiguracji zestawu.

Zalecana praca
0–220 bar
Maksimum na wylocie
240 bar
Swobodny wypływ
do 9 l/min
Masa
45 kg

Swobodny wypływ: do 9 l/min; przy obciążeniu wydajność zależy od ciśnienia i materiału. Maksymalne ciśnienie powietrza na wlocie: 8 bar.

1

Napęd pneumatyczny

Sprężone powietrze napędza tłoki. Wybierz kolejny punkt na ilustracji, aby poznać funkcję elementu.

CO ZMIENIA KONSTRUKCJA

Trzy sposoby podawania materiału

DobórMembranowa · 4000Pneumatyczna tłokowa · 3KRęczna tłokowa · typ
Co napędza podawanieSilnik elektryczny i układ membranowy; zawory kierują przepływem.Sprężone powietrze porusza tłokami; osobne tory prowadzą komponenty do głowicy.Ruchy dźwigni wykonywane przez operatora.
Organizacja stanowiskaZasilanie elektryczne, dobrany zbiornik i końcowe sterowanie.Kompresor o właściwej wydajności, przygotowanie powietrza i konfiguracja kanałów.Bez zewnętrznego napędu; potrzebny dostęp do dźwigni oraz stabilnego połączenia.
Obserwacja pracyCicha praca wymaga uważnej kontroli ciśnienia i rzeczywistego podawania.Obserwuj rytm pracy tłoków razem ze wskazaniem manometru i tempem podawania.Operator wyczuwa zmianę oporu i kontroluje porcje kolejnymi ruchami.
Ograniczenie doboruPrzepływ zależy od punktu pracy. Dłuższa praca może ogrzewać układ i wpływać na podawany materiał.Mobilność ogranicza zasilanie powietrzem. Trzeba uzgodnić proporcję i funkcję każdego kanału.Wysiłek i czas operatora; zużycie uszczelnień zależne od medium i sposobu obsługi.
Co rozstrzyga wybórMedium, tempo pracy, zbiornik oraz ergonomia sterowania.Potrzeba oddzielnych torów, zgodna głowica i rzeczywiste zapotrzebowanie powietrza.Mała objętość, dostęp do punktu i zgodność konkretnego modelu z medium.

Wybierz napęd odpowiedni do wielkości zadania i warunków na stanowisku.

1K, 2K i 3K — drogi materiału

1K

Jedna droga podania

Jednym torem można podawać także przygotowaną mieszankę, jeśli pompa jest do niej przystosowana. Zaplanuj podanie i czyszczenie w czasie pracy materiału.

2K

Oddzielne komponenty

Składniki mogą docierać osobno do głowicy i łączyć się blisko punktu podania. Zestaw musi zapewniać wymaganą proporcję dozowania i odpowiednie mieszanie.

3K

Dodatkowa droga

Trzeci kanał może służyć do płukania albo dodatkowego składnika — zależnie od konfiguracji. Oznaczenie 3K samo nie określa funkcji kanału ani proporcji mieszania.

Obniżenie nastawy pomaga obserwować pracę

Przy pompie membranowej oceniaj podawanie po zużyciu materiału i wskazaniu manometru. Sam dźwięk napędu niewiele mówi o przepływie.

Co obserwujesz przy otwartym podawaniu?

Regulator pozwala dostosować ciśnienie do iniekcji. Obserwuj jednocześnie manometr i tempo podawania, aby reagować na zmianę oporu.

Jeśli ciśnienie spada, sprawdź pobieranie materiału, położenie zaworu i szczelność połączeń. Porównaj odczyt z tempem podawania.

Obserwuj więcej niż jedną wielkość

Kontroluj, czy materiał jest pobierany ze zbiornika, czy połączenia są szczelne i gdzie pojawia się iniekt.

Zawór bezpieczeństwa nie jest zamiennikiem regulatora roboczego. Przed rozłączeniem lub sprawdzaniem drożności odciąż zestaw zgodnie z instrukcją urządzenia.

Ręczna pompa: dźwignia i osiowe połączenie

Przy stożkowej kalamitce nasada powinna pozostawać w osi połączenia. Boczny ruch przewodu i przekoszenie utrudniają utrzymanie właściwego styku. Jednoczesna obsługa dźwigni oraz trzymanie nasady muszą być przewidziane w organizacji pracy.

Przy ręcznym utrzymywaniu nasady zaplanuj dwie osoby: jedna stabilizuje połączenie, druga obsługuje dźwignię.

Płaska nasada utrzymuje połączenie bez ciągłego docisku. Ułatwia dłuższe podawanie i pozostawia operatorowi wolne ręce do obsługi pompy.

RZECZYWISTE WYKONANIA GŁOWIC

Wybierz rodzinę i liczbę dróg

Liczba dróg, masa i sposób serwisu zmieniają obsługę. Wybierz wykonanie do medium, wymaganej proporcji dozowania i sposobu płukania.

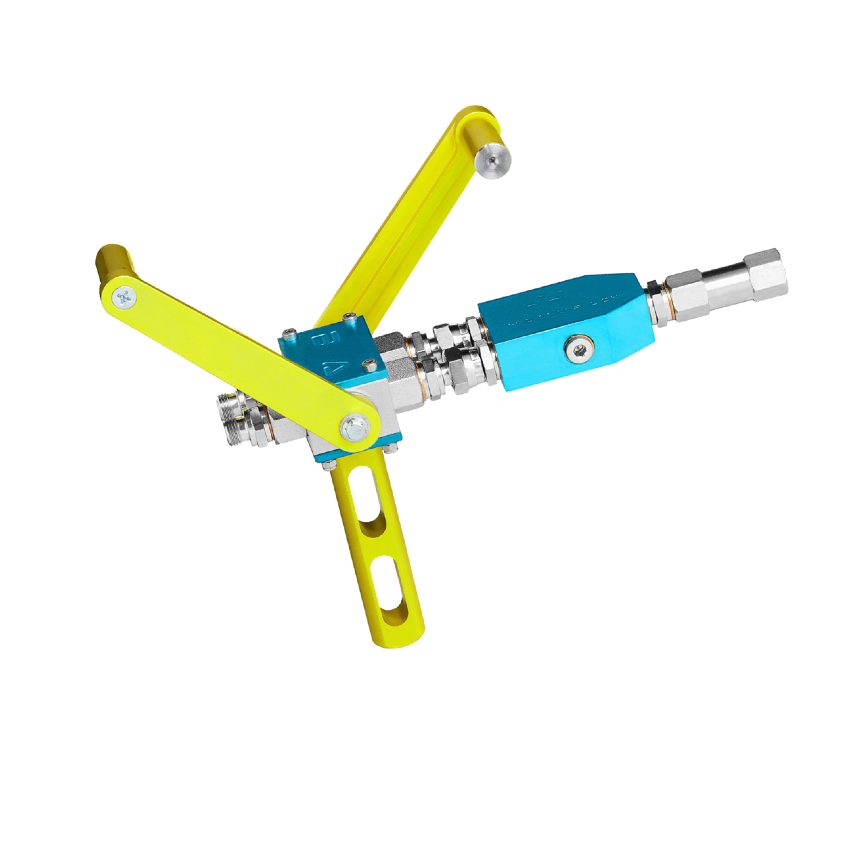

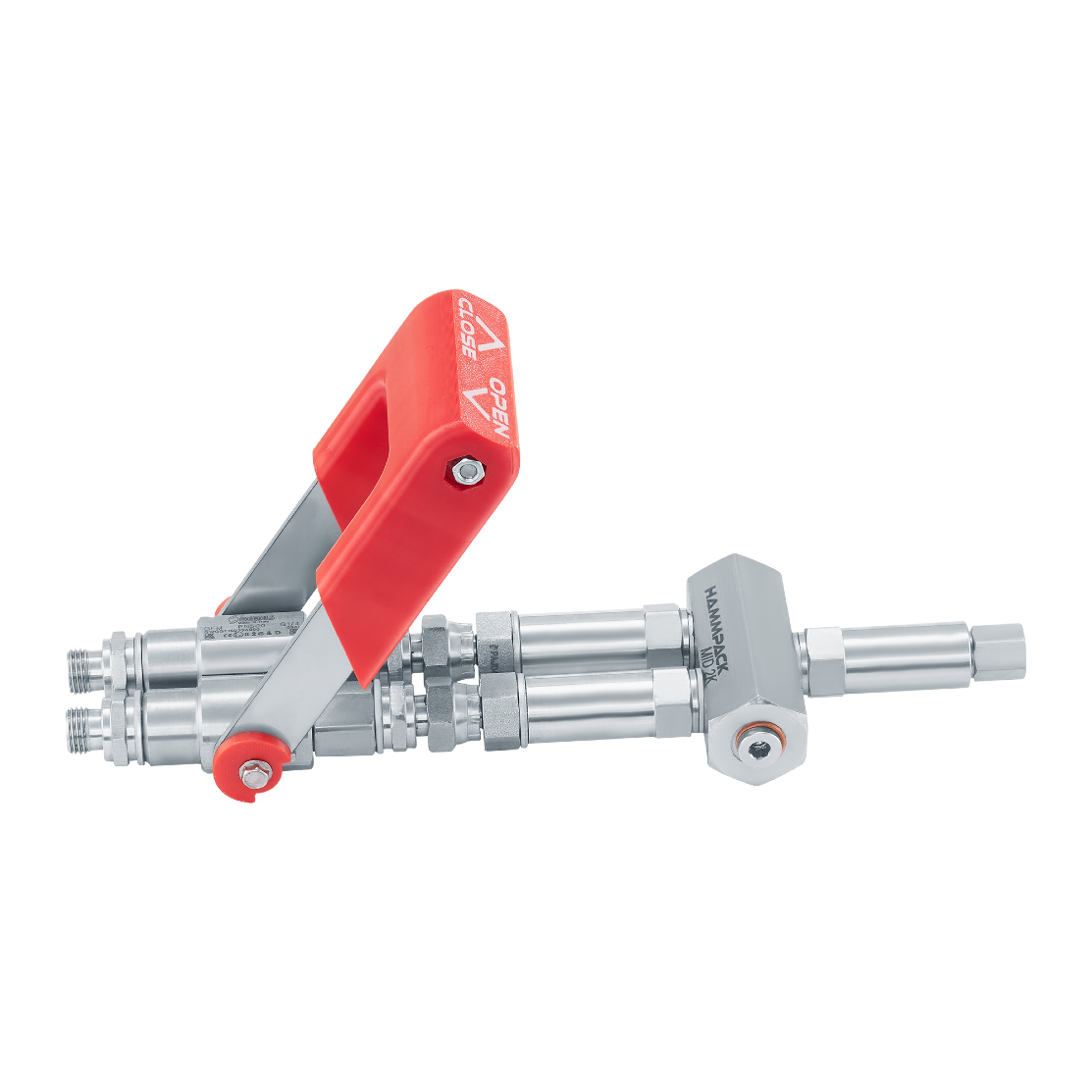

Injection Gun 3K — rzeczywista ilustracja katalogowa
Injection Gun 3K

Injection Gun 3K

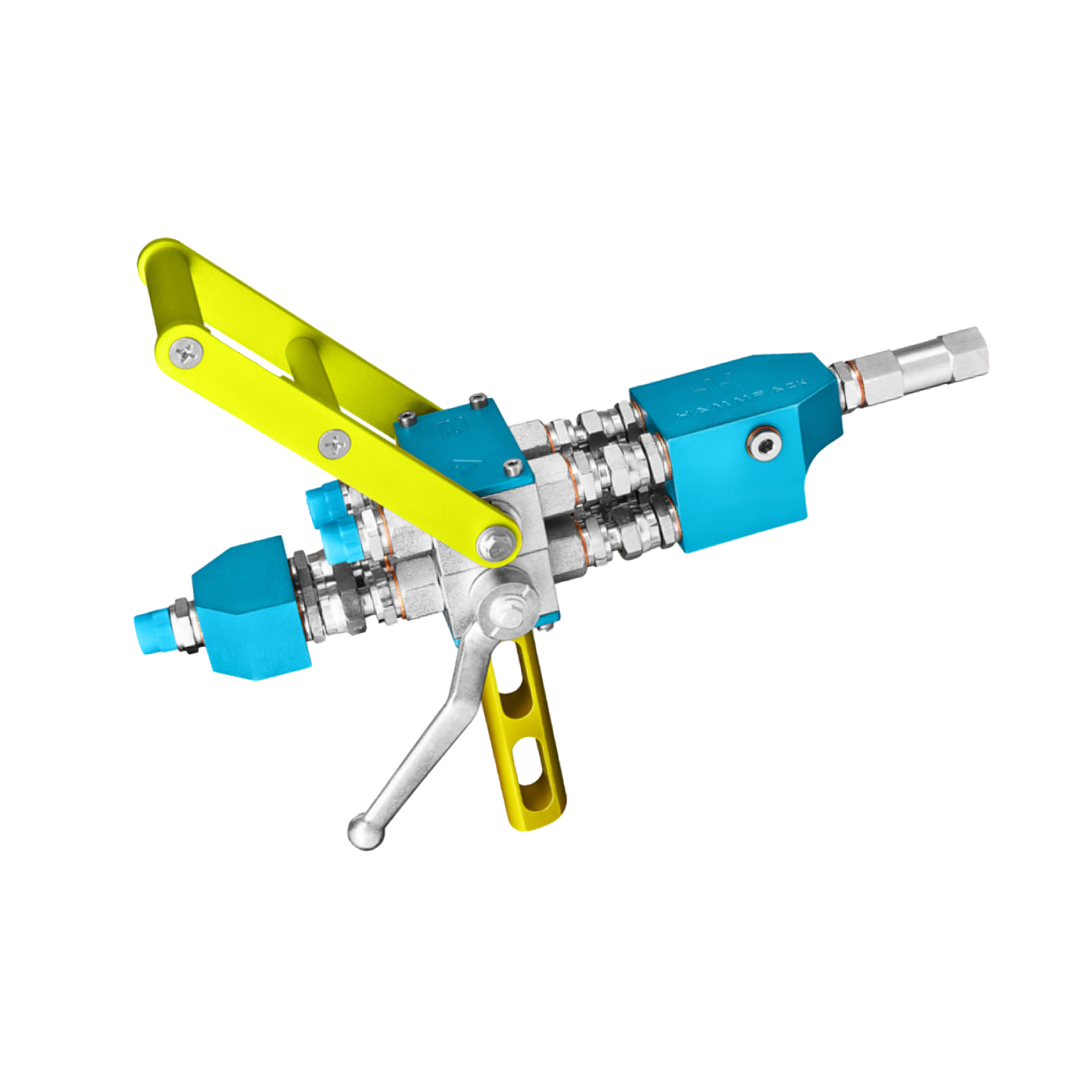

Trzykanałowe wykonanie, stal nierdzewna i anodowane aluminium. Rodzina ma dwa niezależne kanały czyszczenia.

Masa
3,97 kg
Maksymalne ciśnienie
250 bar
Wejście / wyjście
1/4″ BSP / M10×1
Zobacz konstrukcję głowicy 3K i mikser BIGONE

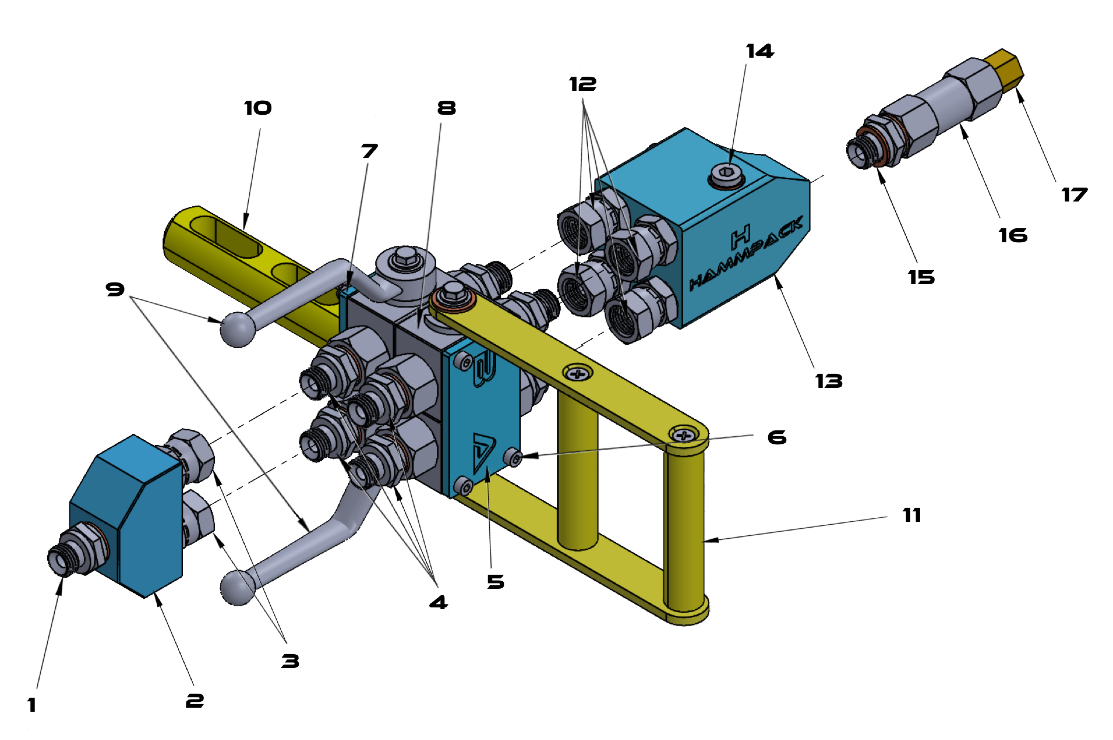

Oryginalny schemat części głowicy 3K
Głowica 3K · układ części konkretnego wykonania.

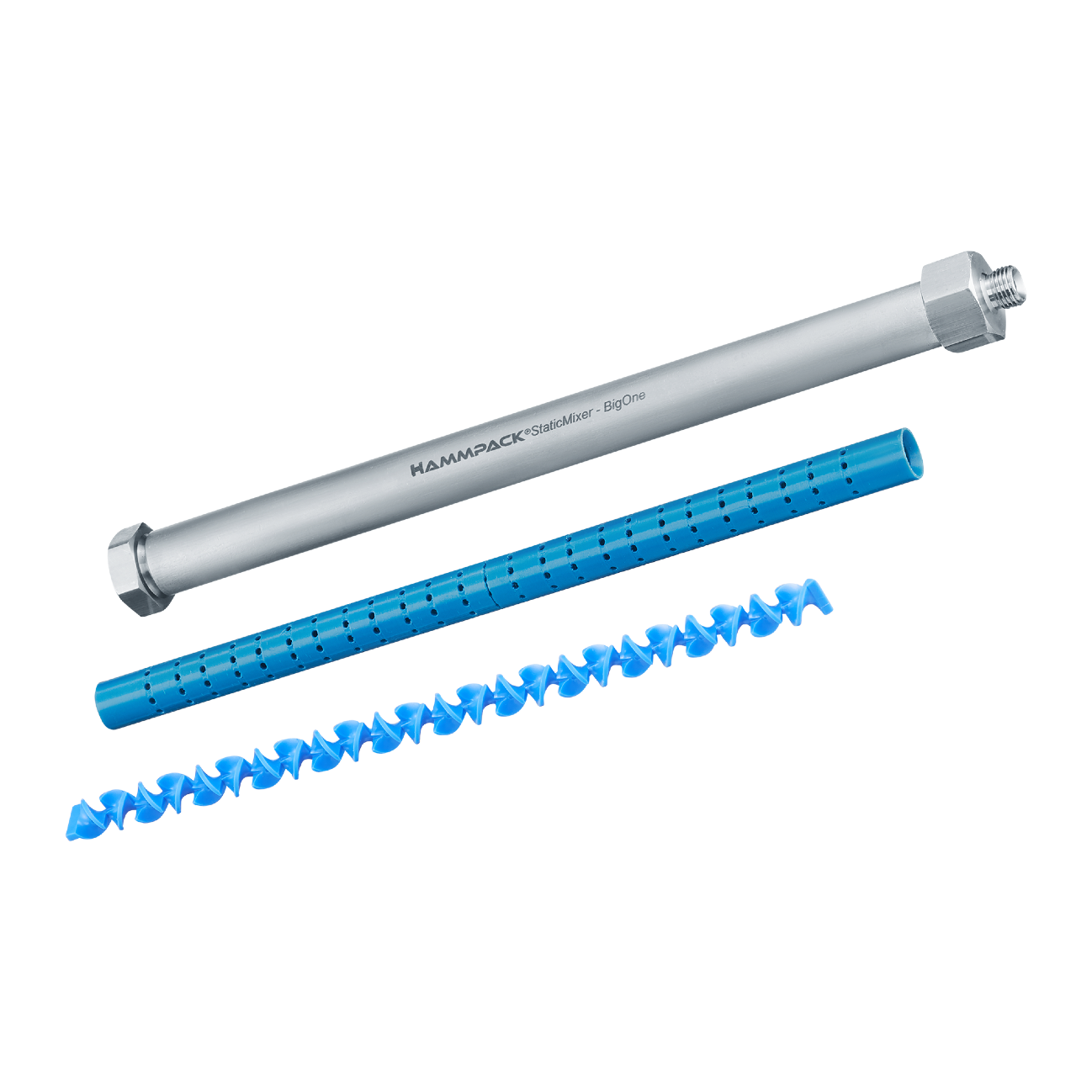

Mikser statyczny BIGONE z rozdzielonym wkładem

Mikser statyczny BIGONE

Gwint zewnętrzny 1/4″, wylot M10×1, długość 300 mm, masa 0,51 kg. Rurka i wkład miksera należą do toru za głowicą. Ich dobór wpływa na drogę mieszania i opór podawania.

Głowica kończy układ

Dobierz liczbę kanałów, przyłącza i sposób obsługi. Rodziny Injection Gun, ECO i MID różnią się masą, konstrukcją zaworów oraz sposobem serwisu. Warianty 2K i 3K nie są zamienne tylko dlatego, że mają podobny wygląd.

RodzinaMasa 2K / 3KRóżnica użytkowa
Injection Gun1,53 / 3,97 kgStal nierdzewna i anodowane aluminium; osobne drogi czyszczenia według wykonania.

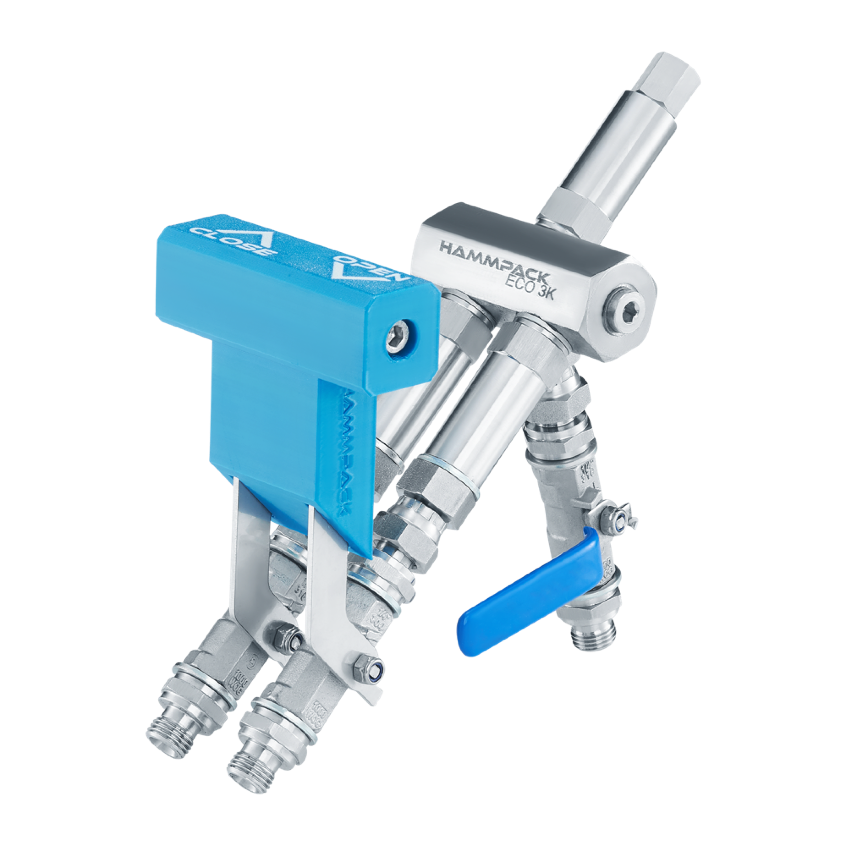

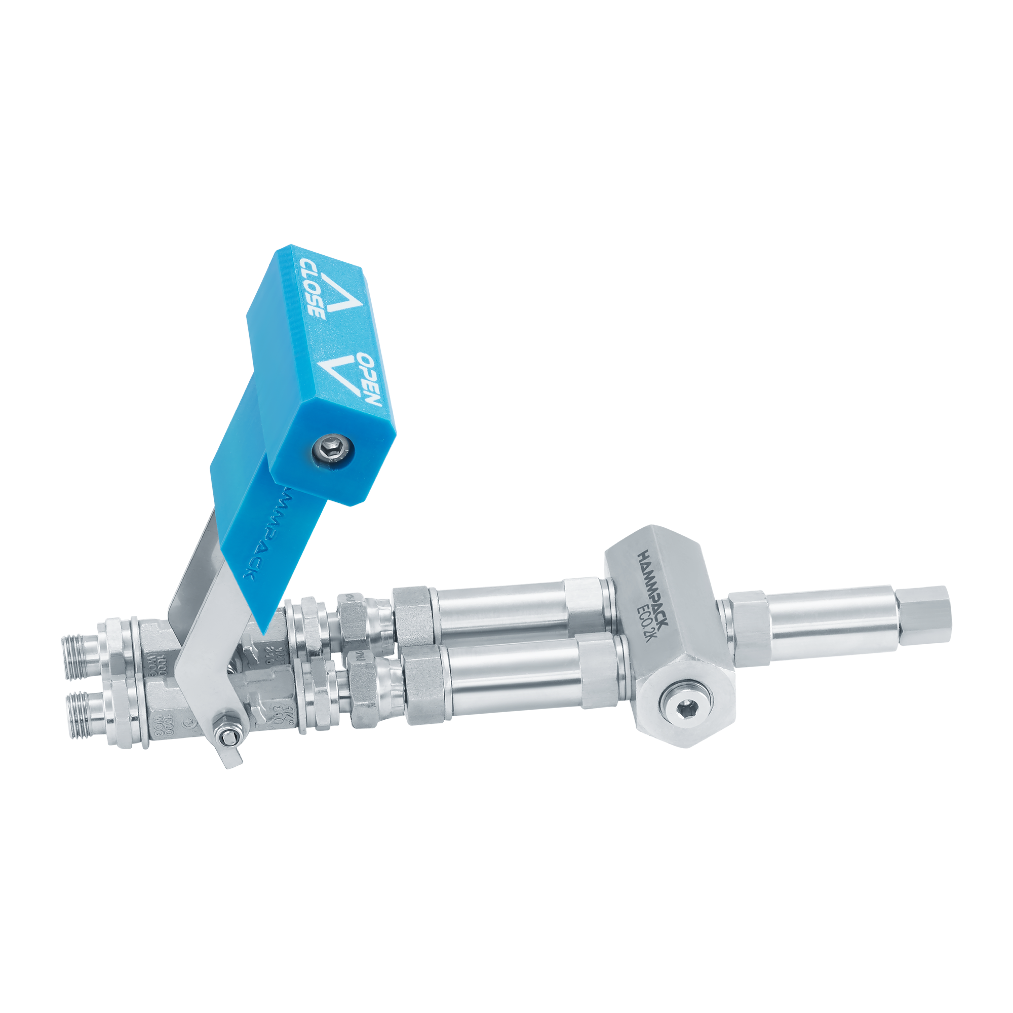

ECO0,94 / 1,13 kgWymienne zawory; dodatkowa droga w wykonaniu 3K.

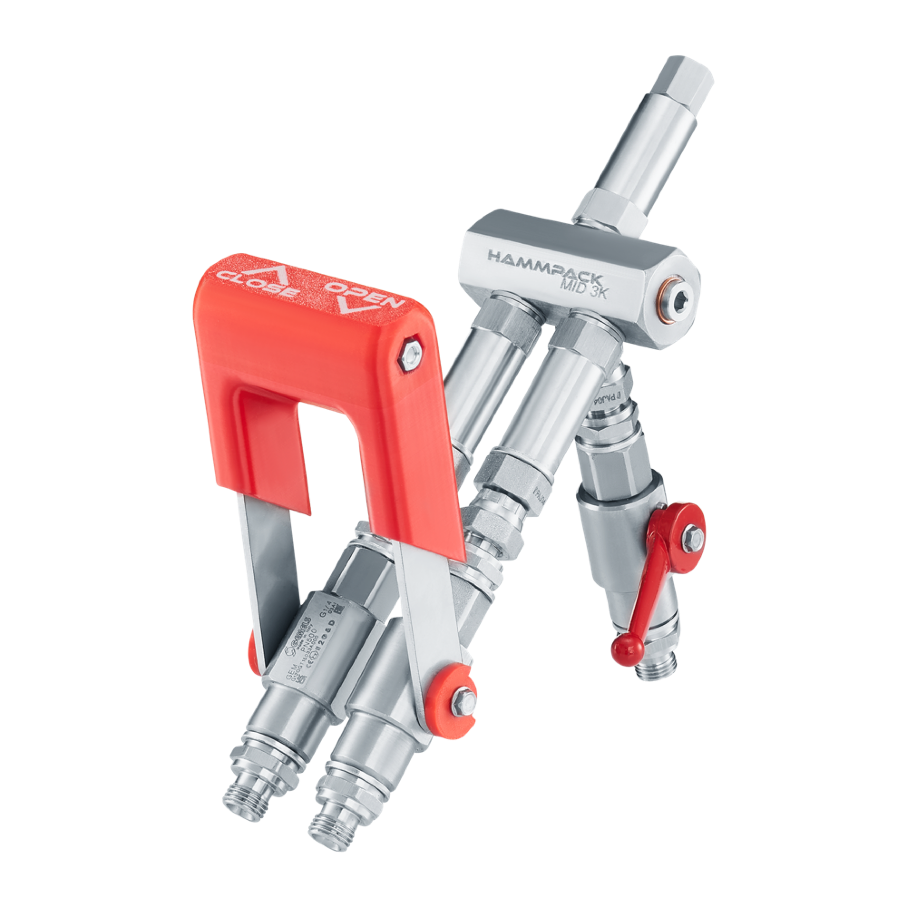

MID1,26 / 1,58 kgKonstrukcja do czyszczenia i regeneracji zaworów; dodatkowa droga w 3K.

Parametry głowic: maks. 250 bar, wejście 1/4″ BSP, wyjście M10×1. Ciśnienie robocze dobierz również do przewodu, nasady i pakera.

Przygotuj sprzęt do kolejnej pracy

  1. Usuń materiał, zanim zwiąże w pompie, zaworach i głowicy. Dobierz czyszczenie według instrukcji urządzenia oraz medium.
  2. Przed rozłączeniem zastosuj procedurę odciążenia konkretnego urządzenia.
  3. Sprawdź filtry, zawory, uszczelnienia i nasadę. Zużyte elementy wymieniaj na zgodne części.
  4. W PI-PUMP 3K kontroluj środek w komorze smarowania tłoczyska według karty urządzenia. Przy postoju stosuj zalecaną konserwację.

Przed wyborem modelu określ punkt pracy

Dobierz pompę do materiału, wymaganego tempa podawania i ciśnienia roboczego. Wraz ze wzrostem oporu wydajność może spadać — wartość swobodnego wypływu służy do porównania urządzeń bez obciążenia.

PI-PUMP 3K wymaga kompresora i głowicy dobranej do komponentów. W PI-PUMP 4000 wybierz pojemność zbiornika i sterowanie podaniem. Przy pompie ręcznej zapewnij miejsce na ruch dźwigni oraz wygodny dostęp do pakera.

Zmiana tempa pracy wymaga obserwacji

Gdy podawanie maleje, sprawdź drożność zestawu i stan materiału przed zwiększeniem ciśnienia. Porównaj odczyt manometru z ilością podawanego iniektu.
