Kalamitka: połączenie, zawór i sposób montażu
Dobierz kształt główki do nasady, ciśnienie otwarcia zaworu do sposobu podawania i uszczelnienie gwintu do korpusu pakera.
Najpierw podaj materiał. Potem zatrzymaj jego cofanie.
Zacznij od małego ciśnienia
Otwarcie przy około 6 bar pozwala rozpocząć podawanie iniektu bez budowania wysokiego ciśnienia tylko po to, aby pokonać opór zaworu.
Zawór zamyka drogę powrotną
Gdy materiał napiera od strony konstrukcji, zawór zwrotny powinien zamknąć wypływ przez kalamitkę. Oceń, czy po odłączeniu nasady materiał nie wycieka z zaworu. Wyciek przy gwincie lub wokół pakera wskazuje inne miejsce nieszczelności.
Liczy się więcej niż strata żywicy
Szczelny zawór ogranicza cofanie materiału przez paker po odłączeniu nasady. Pomaga utrzymać wypełnienie i ciśnienie w strefie podania.
Co oznacza „niskie” ciśnienie otwarcia?
Zawór o wysokim progu otwarcia wymaga najpierw pokonania oporu sprężyny. Próg około 6 bar ułatwia kontrolowane rozpoczęcie podawania przy małym ciśnieniu.
Gdy zastosowanie wymaga wyeliminowania oporu sprężyny, opracowujemy rozwiązanie bezsprężynowe z kalamitką stalową. Zawór bezsprężynowy stosujemy również we wszystkich pakerach plastikowych z plastikową kalamitką.
Trzy ciśnienia, których nie należy mylić
- Otwarcie zaworu: początek przepuszczania materiału przez kalamitkę.
- Ciśnienie podczas podawania: zależy od punktu pomiaru, strat w układzie, materiału i oporu konstrukcji.
- Ciśnienie wsteczne: napór od strony już wypełnianej strefy po przerwaniu podawania.
Zacznij od małego ciśnienia właściwego dla danej iniekcji. Zwiększaj je, obserwując podawanie i reakcję podłoża, w granicach pracy zestawu.
Profesjonalne wykonanie a ECO
SWG, PRE, FWG i FPRE zapewniają rozwiązania do pracy wymagającej szczelności zwrotnej. Ekonomiczna kalamitka ECO może podciekać przy materiałach o małej lepkości. W każdym wariancie utrzymuj gniazdo zaworu w czystości.
Geometria i wykonanie gwintu.
Połączenie stożkowe. Dobierz zgodną nasadę stożkową i sprawdź sposób dostarczenia kalamitki.
Stożkowa czy płaska? Wybierz połączenie pasujące do używanej nasady.
| Wariant | Połączenie z nasadą | Różnica użytkowa | Ciśnienie otwarcia |
|---|---|---|---|
| SWG | Stożkowe | Profesjonalna kalamitka zwrotna. Sprawdź, czy dostarczona jest osobno, czy zamontowana. | około 6 bar |
| PRE | Stożkowe | Gwint z fabryczną powłoką uszczelniającą; wariant przewidziany do obserwacji przejść materiału i odpowietrzania. | około 6 bar |
| FWG | Płaskie | Wymaga zgodnej płaskiej nasady. Przelot dla przykładu M6x1 jest inny niż stożkowy. | około 6 bar |
| FPRE | Płaskie | Wersja płaska z fabryczną powłoką uszczelniającą gwint. | około 6 bar |
| ECO | Według konkretnego wykonania | Wersja budżetowa; przy materiałach o małej lepkości może podciekać pod ciśnieniem wstecznym. | około 6 bar |
Ciśnienie otwarcia nie jest maksymalnym ciśnieniem pakera
Około 6 bar to próg otwarcia zaworu. Maksymalne ciśnienie pracy sprawdź dla wybranego pakera.
Nasada powinna odpowiadać kalamitce
- Stożkowe połączenia SWG/PRE: dobierz zgodną nasadę czteroszczękową CPX lub CPX-T według modelu.
- Płaskie połączenia: dobierz CPF/CPF-UP lub CPC do rozmiaru główki kalamitki.
- Sprawdź osobno zużycie szczęk, uszczelnienia i elementów sprężynujących nasady.
Dopuszczalne ciśnienie pracy sprawdź dla konkretnego modelu nasady CPF. Oceń również pewność mocowania i stan jej elementów.
CPX czy nasada płaska? Różnica w codziennej pracy.
Obie nasady łączą przewód z kalamitką, ale inaczej się je zakłada, prowadzi i odłącza. Wybór wpływa na wygodę przy krótkich podaniach i dłuższej iniekcji w jednym punkcie.

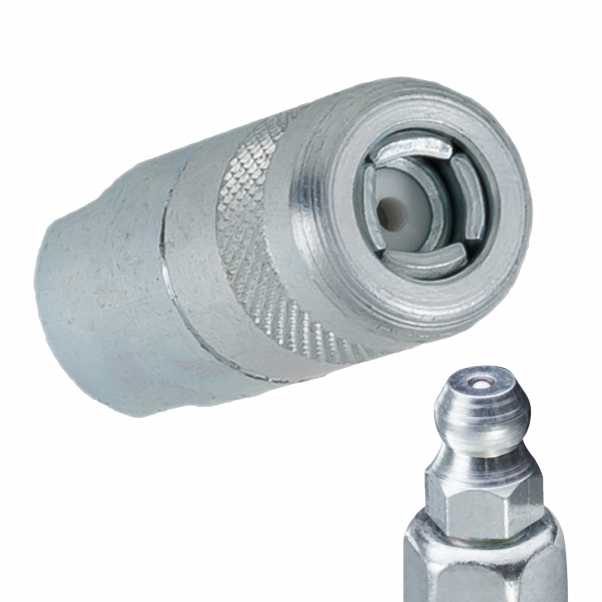

CPX / CPX-T — szybkie podłączenie
Czteroszczękową nasadę wciskasz na kalamitkę stożkową. Sprawdza się przy częstym przechodzeniu między punktami iniekcji.
Na początku podawania prowadź nasadę w osi kalamitki, aż połączenie ustabilizuje się pod ciśnieniem. Przytrzymanie nasady i spokojne prowadzenie przewodu ograniczają przekoszenie oraz szarpanie połączenia.
CPF / CPF-UP — wolne ręce przy dłuższym podawaniu
Nasadę wsuwasz z boku na płaską główkę kalamitki aż do oporu. Po prawidłowym osadzeniu nie wymaga stałego przytrzymywania w jednej osi z pakerem.
To wygodne przy dłuższej iniekcji w jednym punkcie: możesz obsługiwać pompę i obserwować przepływ materiału bez ciągłego trzymania nasady. Przy wyższym ciśnieniu jej zdjęcie może być trudniejsze — przed odłączeniem odciąż przewód.
Dobierz sposób podłączenia do rytmu pracy
Częsta zmiana punktów: CPX / CPX-T ułatwia szybkie podłączanie. Dłuższe podawanie w jednym miejscu: CPF / CPF-UP zapewnia wygodne połączenie bez stałego podtrzymywania nasady.
