Nipler, koblinger og tilslutninger til injektion
Tilpas tilslutningen til niplen, materialet og pakkeren. Koniske koblinger, fladhovedkoblinger og injektionstænger med en CPC-tilslutning udgør tre forskellige tilslutningstyper.
Tilfør materiale og kontrollér tilbageløbet.
Åbningsmåden afhænger af ventilen
De angivne stålnipler åbner ved ca. 6 bar. De beskrevne plastpakkere har tyngdekraftsventiler med et åbningstryk under 1 bar. CPC-tilslutningen åbnes mekanisk.
Kontrollér returvejen
Niplens kontraventil skal begrænse materialets tilbageløb, efter at koblingen er frakoblet. I CPC styres flowet af en skydeventil — operatøren skal lukke den.
Find lækagen
Lækager gennem ventilen, ved gevindet og omkring pakkeren har forskellige årsager. Kontrollér tilslutningen, tætningerne og pakkerens placering i hullet.
Hvad betyder åbningstryk?
Det er den tærskel, over hvilken ventilen begynder at lade materiale passere. Ca. 6 bar gælder de angivne stålnipler, ikke alle tilslutninger.
For de beskrevne tyngdekraftsventiler er åbningstrykket under 1 bar — normalt praktisk talt 0 bar. Ved automatisk montage kan kuglen blive presset lidt fastere i sædet. Disse enheder har en lidt højere indledende åbningsmodstand, men åbningstrykket er stadig under 1 bar.
En trykbestemt åbningstærskel gælder ikke for CPC.
Fire forskellige trykparametre
- Åbningstryk: den tærskel, hvor flowet begynder gennem en trykaktiveret ventil.
- Tryk under tilførsel: afhænger af målestedet, tab i systemet, materialet og konstruktionens modstand.
- Modtryk: tryk fra den zone, der fyldes, som påvirker ventilen, også når materiale tilføres gennem en tilstødende pakker.
- Maksimalt arbejdstryk: den tilladte værdi for en bestemt komponent. Samlingens grænse bestemmes af komponenten med det laveste tilladte tryk.
Start med et tryk, der passer til injektionsopgaven. Øg det, mens du følger tilførslen og underlagets reaktion, inden for samlingens arbejdsgrænser.
Tætning mod modtryk: professionelle varianter sammenlignet med ECO
SWG-, PRE-, FWG- og FPRE-nipler er beregnet til arbejde, der kræver tætning mod modtryk. Den økonomiske ECO-nippel kan sive ved brug af lavviskose materialer. Hold ventilsædet rent, og kontrollér dets tilstand før tilførsel.
HAMMPACK: ventilen stopper tilbageløbet.
HAMMPACK SWG-, PRE-, FWG- og FPRE-nipler tætner mod modtryk, også ved lavviskose materialer som akrylgeler.
En tæt nippel hjælper med at holde materiale og tryk i den zone, der fyldes. Ukontrolleret udstrømning gennem ventilen kan aflaste trykket og forringe betingelserne for fyldning og hærdning — også selv om den tabte mængde virker lille.
En tæt ventil hjælper med at holde injektionsmaterialet indesluttet under tryk — især når skum ekspanderer inde i en revne.
Indeslutning af injektionsmaterialet under tryk — hvorfor er det vigtigt for skum?
Her betyder »injektionskompression«, at materialet fastholdes under kontrolleret tryk i den revne eller det hulrum, der fyldes. En tæt nippel lukker én flugtvej; trykfastholdelsen afhænger af hele zonens tæthed.
Skum, der reagerer i et afgrænset rum, har mindre plads til fri ekspansion. Det kan give en tættere fyldning og udøve kontakttryk mod revnens vægge. En utæt ventil giver materialet en flugtvej og kan svække denne virkning. Skumtype, fyldningsgrad og reaktionsbetingelser har alle betydning.
For akrylgeler er det afgørende at holde materialet i målzonen, indtil det størkner. Skummekanismen bør ikke overføres til geler, og højere tryk alene bør heller ikke antages at forbedre deres egenskaber.
Tryk og holdetid skal passe til materialet, processen og konstruktionens tilstand. Målet er kontrolleret fyldning og egnede hærdningsbetingelser frem for maksimalt pumpetryk.
Hvad hvis jeg vil se udstrømningen ved det næste punkt?
Hvis processen kræver det, forberedes et bevidst åbent punkt — en pakker uden nippel. Udstrømning gennem en ventil, der burde være lukket, er tegn på en lækage.
Videoen kunne ikke afspilles. Åbn MP4-fil.
Beskrivelse af begge forsøg
Injektion bag en væg: akrylgel slipper ud gennem ventilen på en tilstødende pakker under modtryk. Lækage kan aflaste trykket og bryde trykfastholdelsen i injektionszonen.
Lukket pakkerkorpus: En nippel fra en anden leverandør blev skruet på korpussets underside. Da trykket blev påført fra 0 bar, begyndte ventilen at lække ved lavt tryk. Begge forsøg viser en fejlbehæftet funktion.
Vælg den komplette tilslutning.
Vælg en konisk kobling, en fladhovedkobling eller en injektionstang til CPC. Sammenlign kompatible tilslutninger, åbningsmåder og gennemløb.
SWG
Konisk nippel på en pakker. Kontrollér leveringsudførelsen, og hvordan gevindet tætnes.
Tilførsel af harpiks og andre materialer, der passer til gennemløbet i hele systemet.
- Åbningstryk
- ≈ 6 bar
- Gennemløb · diameter
- ≈ 1 mm
Kontrollér hovedets størrelse, gevindet og det tilladte tryk for hele tilslutningen før valg.
Sammenlign alle varianter ↓
Hvad ændres i tilslutningen?
Gennemløbet angiver kanalens diameter. Åbningstrykket fortæller, hvornår ventilen åbner — det angiver ikke det maksimale arbejdstryk.
| Nippel / tilslutning | Kobling / værktøj | Åbningstryk | Gennemløb Ø | Værd at vide |
|---|---|---|---|---|
| SWG · M6×1 | Konisk kobling | ≈ 6 bar | ≈ 1 mm | Konisk nippel på en pakker. Kontrollér leveringsudførelsen, og hvordan gevindet tætnes. |
| PRE · M6×1 | Konisk kobling | ≈ 6 bar | ≈ 1 mm | Konisk nippel med fabriksmonteret gevindtætningsbelægning. Koblingen er fortsat konisk. |
| Plast 12/65 · konisk | Konisk kobling | < 1 bar¹ | ≈ 2 mm | Plastpakker med konisk hoved og en tyngdekraftsventil, der åbner under 1 bar. Maksimalt arbejdstryk for model PI-PH 12/65: 60 bar. |
| FWG · M6×1 | Fladhovedkobling | ≈ 6 bar | ≈ 1,5 mm | Fladhovednippel på en pakker. Tilpas fladhovedkoblingen til hovedets mål. |
| FPRE · M6×1 | Fladhovedkobling | ≈ 6 bar² | ≈ 1,5 mm | Fladhovednippel med fabriksmonteret gevindtætningsbelægning. Koblingen er fortsat en fladhovedkobling. |
| Plast 12–14/65F · fladhoved | Fladhovedkobling | < 1 bar¹ | ≈ 3 mm | Plastpakker med fladt hoved og en tyngdekraftsventil, der åbner under 1 bar. Maksimalt arbejdstryk for model PI-PH 12–14/65F: 80 bar. |
| NG-F · M10×1 / G¼ | Fladhovedkobling | Ingen data | ≈ 4 mm | Fladhovednippel til pakkere og lanser, også egnet til cementsuspensioner med passende partikelstørrelse. Bruges med en fladhovedkobling tilpasset hovedet. Fotoet viser M10×1; tilpas gevindet til korpusset. |
| CPC 14 · til cementinjektionspakkere | Injektionstang · PI-PLIERS | Ikke relevant³ | ≈ 7,5 mm | Tilslutning med skydeventil til cementinjektionspakkere, betjent med PI-PLIERS-injektionstang. Til cementsuspensioner, injektionscremer og andre tyktflydende materialer. Ventilen åbnes og lukkes mekanisk. |
| CPC · M10×1 / G¼ til JG-systemet | Injektionstang · PI-PLIERS | Ikke relevant³ | ≈ 7,5 mm | Tilslutning med skydeventil, M10×1 eller G¼, til JG-lansesystemet, betjent med PI-PLIERS. Til cementsuspensioner, injektionscremer og andre tyktflydende materialer. Tilpas gevindet til pakkeren eller lansen. Illustrationen viser CPC-familien. |
| ECO | Afhænger af udførelsen | ≈ 6 bar | ≈ 1 mm | Økonomiudførelse. Kan sive under modtryk ved brug af lavviskose materialer. |
¹ Plastmodeller: tyngdekraftsventilens åbningstryk er under 1 bar, normalt praktisk talt 0 bar. Fastere placering af kuglen i sædet ved automatisk montage kan øge den indledende åbningsmodstand lidt; tærsklen er fortsat under 1 bar.
² FPRE: ca. 6 bar er en vejledende værdi for FWG-familien, som FPRE er en variant af.
³ CPC: mekanisk åbnet skydeventil. En trykbestemt åbningstærskel gælder ikke.
En større kanal er kun en del af svaret.
De angivne gennemløb er kanaldiametre i millimeter. Tilførselshastigheden måles i l/min. Den faktiske volumenstrøm afhænger også af materialets viskositet, trykforskellen, slangelængden og det snævreste sted i hele systemet.
For cementsuspensioner har partikelstørrelsen også betydning. En større nippel alene gør ikke kanalen i pakkeren eller slangen større.
Mere om flow gennem hele systemet ↗Kilder og dataenes omfang
CPC-gennemløbet er ca. Ø7,5 mm. Gennemløbene gælder de varianter og gevind, der er angivet i tabellen. De angiver hverken pumpens ydelse eller bekræfter, at alle koblingsstørrelser er kompatible. For plast gælder dataene de angivne pakkermodeller, ikke alle plastnipler.
Konisk kobling eller fladhovedkobling?
Begge forbinder slangen med niplen. De adskiller sig i fastgørelsesmåden og i, hvordan de føres under arbejdet. CPC-tilslutninger bruger den injektionstang, der beskrives særskilt.

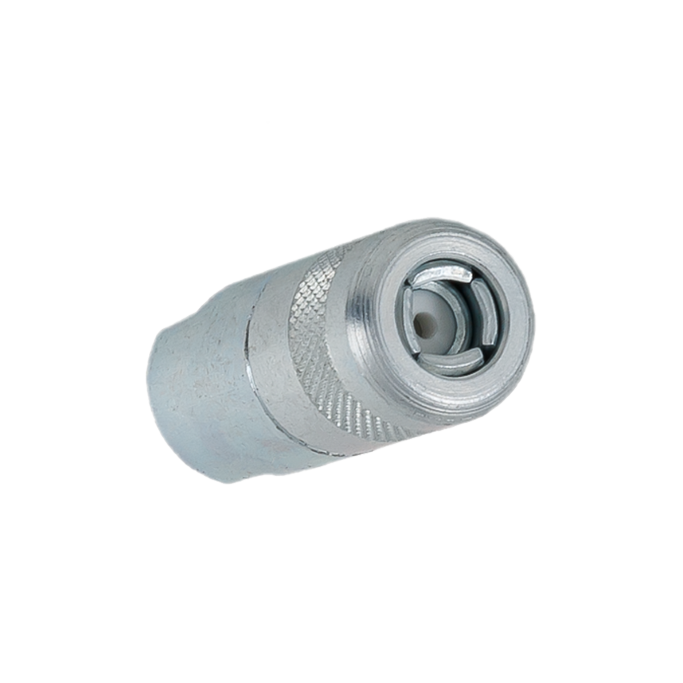

Konisk kobling
Tryk firebakkekoblingen på det koniske nippelhoved. Det er praktisk ved hyppigt skift mellem injektionspunkter.
Hold koblingen på linje med niplen ved tilførslens start. Før slangen jævnt for at begrænse vipning og ryk i tilslutningen.
Eksempelmodeller: CPX / CPX-T. Vælg udførelse efter det konkrete hoved og arbejdsbetingelserne.
Fladhovedkobling
Skub koblingen sidelæns ind over det flade nippelhoved, indtil den sidder helt på plads. Når den er korrekt fastgjort, behøver den ikke holdes på linje med pakkeren hele tiden.
Det gør længere tilførsel ved ét punkt lettere. Aflast trykket i slangen før frakobling; det kan være svært at fjerne koblingen under tryk.
Eksempelmodeller: CPF / CPF-UP. Tilpas koblingens størrelse til nippelhovedet.
CPC og PI-PLIERS til tyktflydende materialer
PI-PLIERS-injektionstangen forbinder slangen med en CPC-tilslutning på en pakker eller lanse. Denne tilslutning er til cementsuspensioner, injektionscremer og andre tyktflydende materialer.
CPC er en tilslutning med skydeventil, og PI-PLIERS er værktøjet til at forbinde den. CPC-gennemløbet er ca. Ø7,5 mm. Ventilen åbnes og lukkes mekanisk; den tildeles ikke et åbningstryk på 0 eller 6 bar.
For cementsuspensioner skal partikelstørrelsen passe til hele tilførselsvejen. For cremer skal viskositet og tilførselskrav tages i betragtning. Kontrollér kompatibiliteten med pumpe, slange og pakker.
PI-PLIERS-injektionstang →
Kontrollér hele tilslutningen før tilførsel
- Form og størrelse: konisk kobling til et konisk hoved, fladhovedkobling til et fladt hoved, PI-PLIERS til en kompatibel CPC-tilslutning.
- Gevind og tætning: tilpas tilslutningen til pakkerens eller lansens korpus. PRE-belægningen tætner gevindet.
- Komponenternes tilstand: kontrollér bakker, klemflader, tætninger og ventil.
- Materiale og tryk: kontrollér gennemløbet, injektionsmaterialets partikelstørrelse eller viskositet og det tilladte tryk for hver komponent i samlingen.
