INJEKTIONSSYSTEM TIL STØBESKEL
Injektionsslanger.
Se hele systemet.
Injektionsslangen bliver inde i konstruktionen. Tilgængelige ender gør det muligt senere at injicere materiale i den forberedte sektion. Planlæg føring, tilslutninger og adgang, før bygningsdelen udføres.
INJEKTIONSSLANGESYSTEM
Vælg et nummer. Se komponenten.
Til venstre ses slangeføringen. Ved siden af ses et foto og den valgte komponents funktion.
Opdel 100 m rullen i arbejdssektioner på højst 10 m. Afslut hver sektion med tilgængelige injektionspunkter.
STYKLISTE TIL BESTILLING
Hvor meget slange og hvor mange tilbehørsdele har du brug for?
Indtast længden på den samling, der skal tætnes. Beregneren tilføjer overlap og opdeler slangen i sektioner med to tilgængelige ender.
SLANGEN I KONSTRUKTIONEN / FUNKTIONSPRINCIP
Planlæg adgang. Tætn støbeskellet.
Slangen lægges før næste betonstøbning. Den bliver i støbeskellet, mens de tilgængelige ender gør det muligt senere at injicere materiale i denne zone.
Tilførsel langs samlingen
Slidserne i injektionssektionen åbner under harpikstilførslen, så materialet kan fordele sig langs støbeskellet.
Adgang efter støbning
Tilførselsenderne forbliver tilgængelige. Mærkning af begge ender identificerer hver enkelt sektion.
En føring tilpasset konstruktionen
Slangen kan følge samlingen mellem plade og væg eller grænserne mellem efterfølgende betonstøbninger.
Slangen alene tætner ikke samlingen: den giver en vej for et egnet injektionsmateriale. Geninjektion afhænger af det anvendte system og materiale.
FØR STØBNING
Injektionsslange, fastgørelser og tilgængelige ender
Sektionen med flet forbliver fastgjort til underlaget. Gennemsigtige, armerede tilførselsslanger forbinder den med tilgængelige injektionspunkter.
Forbered underlaget
Fjern løse dele og forurening. Slangen skal ligge an mod den forberedte beton.
Læg og fastgør
Før slangen i bløde kurver uden knæk eller sammenpresning. Fastgørelserne skal også holde den på plads under støbningen.
Forbind og mærk
Tilpas samleled til slangediametrene, sikr samlingerne, og mærk begge ender af hver sektion.
Kontrollér før tildækning
Kontrollér fastgørelser, føring og adgang til enderne. Registrér sektionernes placering i dokumentationen som udført.

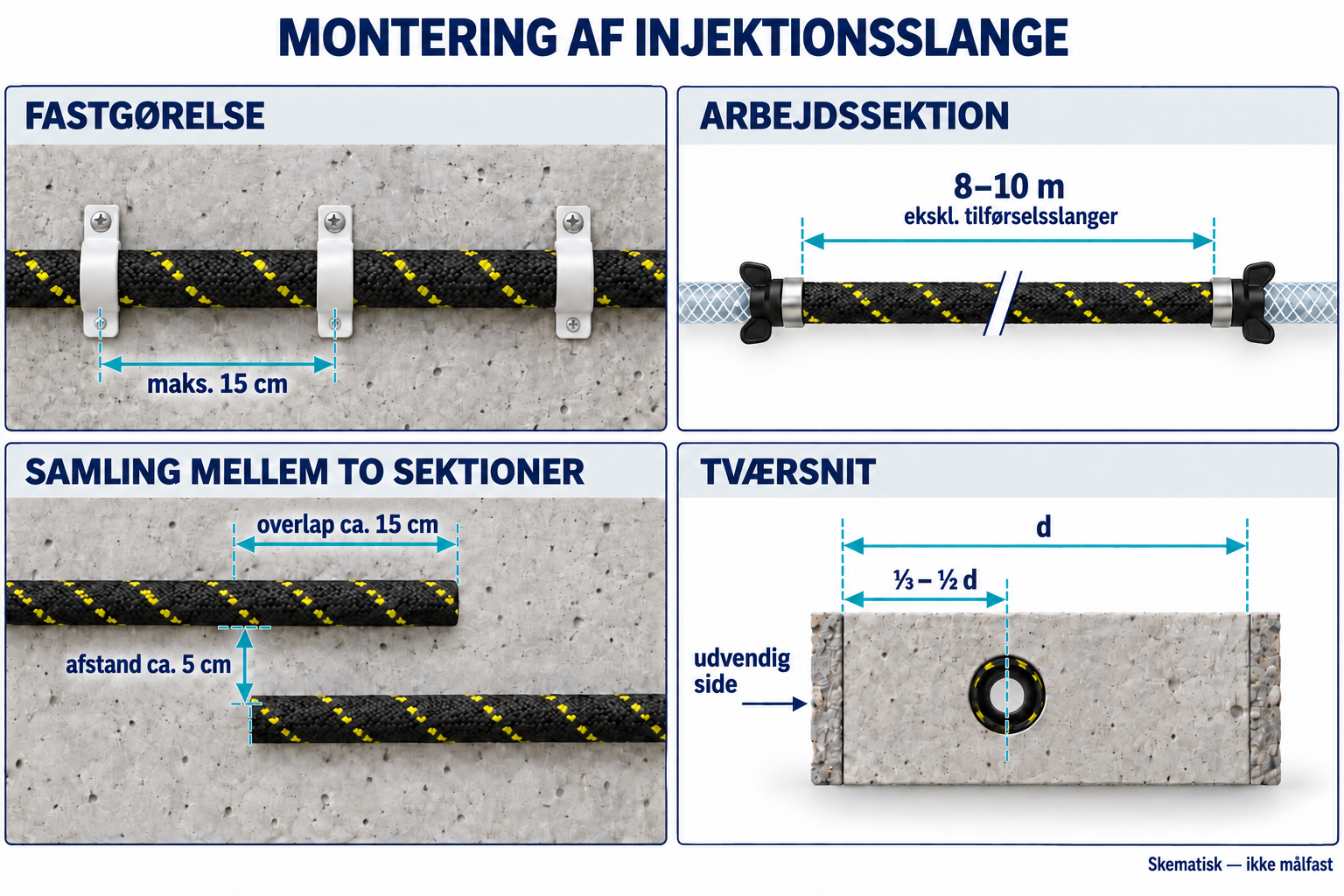

FØRINGSMÅL
Afstand, sektionslængde og overlap
Skeln mellem arbejdsslangens længde og tilførselsslangens længde. Før tilstødende sektioner parallelt gennem overlapzonen, og hold afstanden.
- Fastgørelser
- maks. 15 cm
- Arbejdssektion
- 8–10 m
- Sektionsoverlap
- ca. 15 / 5 cm
- Placering
- ⅓–½ d
Afstand mellem efterfølgende clips; brug mindre afstand, hvor geometrien kræver det.
Sektionslængde eksklusive tilførselsslanger. En 100 m rulle rækker til flere sektioner.
Overlap i længderetningen ca. 15 cm med ca. 5 cm mellem parallelle slanger.
Målt fra elementets udvendige flade; fastlæg den endelige føring i tætningsprojektet.
TRE INJEKTIONSSLANGER
Vælg slangediameter og konstruktion
HO-HOSE 5
Injektionsslange uden flet til støbeskel. Planlæg sektioner og tilgængelige ender før støbning.
- Indvendig / udvendig diameter
- 5 / 11 mm
- Udløbsåbninger
- 2 mm
- Leveringsform
- 100 m rulle
HO-HOSE/B 5
Perforeret slange med tekstilflet til injektion i støbeskel. Monteres før støbning og tilfører materiale langs den samling, der skal tætnes.
- Indvendig / udvendig diameter
- 5 / 11 mm
- Udløbsåbninger
- 2 mm
- Leveringsform
- 100 m rulle
HO-HOSE 18 mm
SMARTHOSE-systemslange til indstøbning i støbeskel. Fastgør den til en glat, ren overflade med HO-KEEPER-clips, og beskyt flettet under monteringen.
- Indvendig / udvendig diameter
- 8 / 18 mm
- Udløbsåbninger
- 3 mm
- Leveringslængde
- 100 m rulle
Vælg slangeudførelse og leveringslængde på B2B-platformen.
SEPARATE TILSLUTNINGSKOMPONENTER
Injektionspunkt og samleled
HO-END 8-endestykket af stål, HO-INJECT-plastpakkeren og HO-CONNECT 6-samleleddet har forskellige funktioner. Tilpas dem efter diameter og det konkrete systems geometri.
HO-END 8
Injektionspunkt af stål til slanger. Vælg nippel sammen med kompatibel kobling, slangediameter og metode til sikring af samlingen.
- Materiale / længde
- stål / 55 mm
- Gennemløb
- 3 mm
- Slange — indvendig diameter
- 4–8 mm
- Nippelgevind
- M6×1
HO-INJECT
Forskallingspakker til en injektionsslange. Den giver et tilslutningspunkt i systemet; vælg en nippel til din kobling, og sørg for adgang efter byggeriet.
- Materiale / længde
- plast / 73 mm
- Gennemløb
- 2,5 mm
- Slange — indvendig diameter
- 5–7 mm
- Nippel
- konisk eller fladhoved · M8×1,25
HO-CONNECT 6
Plastsamleled mellem injektionsslange og tilførselsslange. Vælg spændebånd, og kontrollér, at begge sider af samlingen er sikre.
- Materiale / længde
- plast / 79 mm
- Gennemløb
- 2,5 mm
- Slange — indvendig diameter
- 5–7 mm
- Udførelse
- gevind mod vridning
Til HO-HOSE 18 mm vælges SMARTHOSE-endestykker tilpasset 8 mm kanalen og den udvendige diameter på 18 mm.
Planlæg tilslutninger sammen med føringen
Arbejdssektion
Fastlæg slangeføringen i støbeskellet, og opdel den i sektioner. Placér fastgørelser og tilgængelige ender før støbning.
Sikrede samlinger
Kontrollér slangediametre, korrekt samleled og spændebånd. Diagrammet skelner mellem injektionsslangen og tilførselssektionen.
Adgang efter byggeriet
Før og mærk enderne efter systemprojektet. Før senere injektion skal den rigtige sektion identificeres, og koblingen tilpasses pakkerne.
Vælg et komplet system
Angiv samlingens længde, antal sektioner og tilførselsendernes placering. Vi vælger slange, tilførselsledninger, samleled og fastgørelser. Hvis du planlægger geninjektion, tager vi højde for et system og materiale beregnet til dette.
