מערכת הזרקה לתפרי יציקה
צינורות הזרקה.
הכירו את המערכת המלאה.
צינור ההזרקה נשאר בתוך המבנה. קצוות נגישים מאפשרים להזריק חומר למקטע שהוכן בשלב מאוחר יותר. תכננו את הפריסה, החיבורים והגישה לפני בניית הרכיב.
מערכת צינורות הזרקה
בחרו מספר. הכירו את הרכיב.
משמאל פריסת הצינור. לצדה צילום ותפקיד הרכיב שנבחר.
חלקו את גליל ה־100 m למקטעי עבודה באורך של עד 10 m. סיימו כל מקטע בנקודות הזרקה נגישות.
רשימת חלקים להזמנה
כמה צינור וכמה אביזרים דרושים לכם?
הזינו את אורך המישק לאטימה. המחשבון מוסיף חפיפות ומחלק את הצינור למקטעים עם שני קצוות נגישים.
צינור במבנה / עקרון פעולה
תכננו גישה. אטמו את תפר היציקה.
הצינור מונח לפני יציקת הבטון הבאה. הוא נשאר בתפר היציקה, והקצוות הנגישים מאפשרים להזריק חומר לאזור בהמשך.
הזרמה לאורך המישק
חריצים במקטע ההזרקה נפתחים בעת הזרמת שרף ומאפשרים לחומר להתפזר לאורך תפר היציקה.
גישה לאחר היציקה
קצוות ההזנה נשארים נגישים. סימון שני הקצוות מאפשר לזהות כל מקטע בנפרד.
פריסה המותאמת למבנה
הצינור יכול לעקוב אחר מישק לוח–קיר או הגבולות בין יציקות בטון עוקבות.
הצינור לבדו אינו אוטם את המישק: הוא מספק נתיב לחומר הזרקה מתאים. הזרקה חוזרת תלויה במערכת ובחומר המשמשים.
לפני היציקה
צינור הזרקה, קיבועים וקצוות נגישים
המקטע בעל האריג נשאר מקובע לתשתית. צינורות הזנה שקופים ומחוזקים מחברים אותו לנקודות הזרקה נגישות.
הכנת התשתית
הסירו שברים רופפים ולכלוך. הצינור צריך להיות צמוד לבטון המוכן.
הנחה וקיבוע
הוליכו את הצינור בקשתות מתונות, ללא קיפולים או מעיכה. הקיבועים חייבים לשמור על מיקומו גם בזמן היציקה.
חיבור וסימון
התאימו מחברים לקוטרי הצינורות, אבטחו את החיבורים וסמנו את שני הקצוות של כל מקטע.
בדיקה לפני כיסוי
בדקו קיבועים, מסלול וגישה לקצוות. תעדו את מיקומי המקטעים בתיעוד העדות.

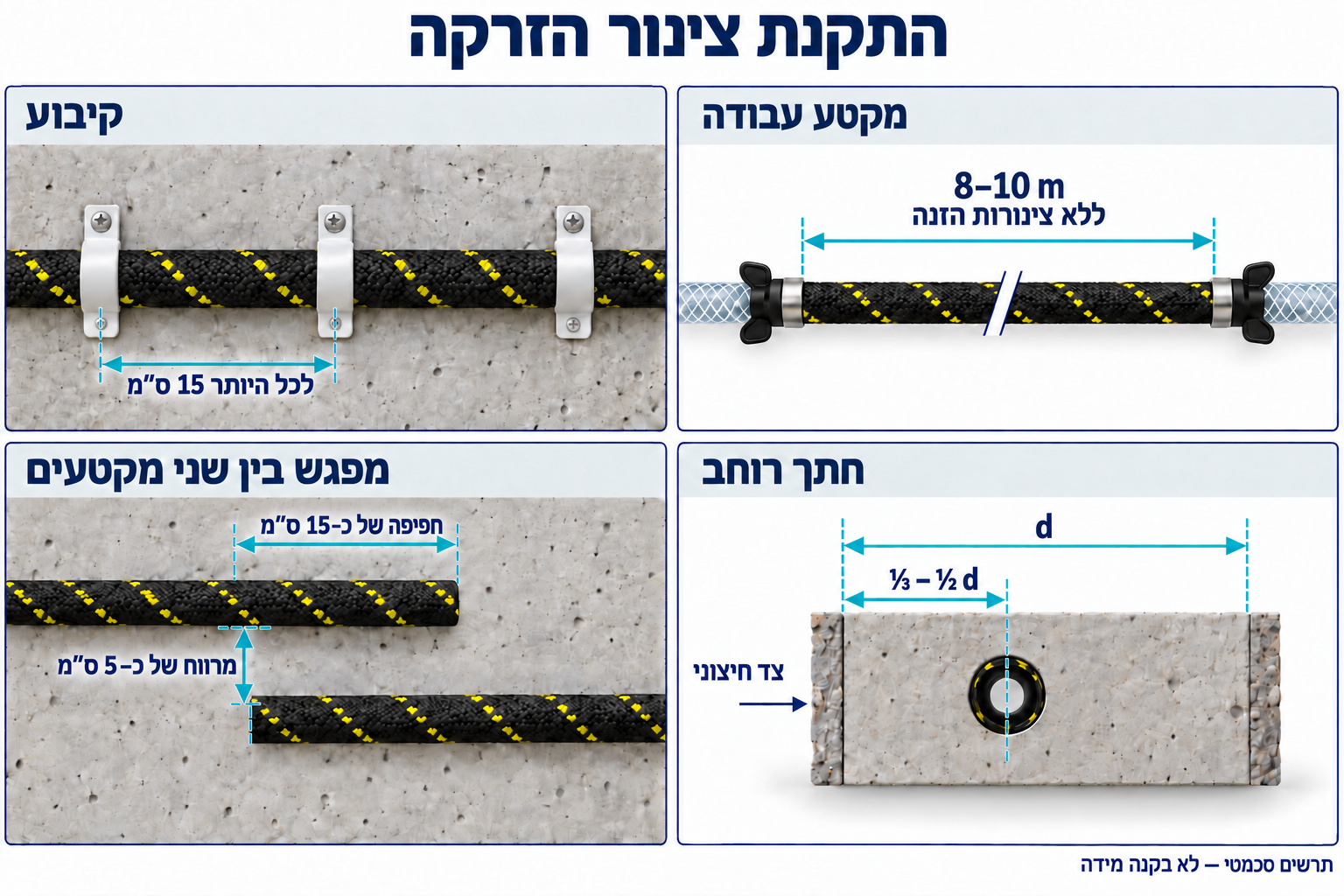

מידות פריסה
מרווחים, אורך מקטע וחפיפה
הבחינו בין אורך צינור העבודה לאורך צינור ההזנה. העבירו מקטעים סמוכים במקביל באזור החפיפה תוך שמירה על המרווח.
- קיבועים
- לכל היותר 15 cm
- מקטע עבודה
- 8–10 m
- חפיפת מקטעים
- כ־15 / 5 cm
- מיקום
- ⅓–½ d
מרווח בין תפסים עוקבים; השתמשו במרווח קטן יותר היכן שהגאומטריה דורשת זאת.
אורך המקטע ללא צינורות הזנה. גליל 100 m מספיק לכמה מקטעים.
חפיפה אורכית של כ־15 cm, עם כ־5 cm בין צינורות מקבילים.
נמדד מהפאה החיצונית של הרכיב; קבעו את המסלול הסופי בתכנון האטימה.
שלושה צינורות הזרקה
בחירת קוטר הצינור ומבנהו
HO-HOSE 5
צינור הזרקה ללא אריג לתפרי יציקה. תכננו את המקטעים והקצוות הנגישים לפני היציקה.
- קוטר פנימי / חיצוני
- 5 / 11 mm
- פתחי מוצא
- 2 mm
- צורת אספקה
- גליל 100 m
HO-HOSE/B 5
צינור מחורר עם מעטפת אריג להזרקה בתפרי יציקה. מותקן לפני היציקה ומזרים חומר לאורך המישק לאטימה.
- קוטר פנימי / חיצוני
- 5 / 11 mm
- פתחי מוצא
- 2 mm
- צורת אספקה
- גליל 100 m
HO-HOSE 18 mm
צינור מערכת SMARTHOSE להטמנה בתפרי יציקה. קבעו למשטח חלק ונקי בעזרת תפסי HO-KEEPER והגנו על האריג במהלך ההתקנה.
- קוטר פנימי / חיצוני
- 8 / 18 mm
- פתחי מוצא
- 3 mm
- אורך אספקה
- גליל 100 m
בחרו את גרסת הצינור ואורך האספקה בפלטפורמת B2B.
רכיבי חיבור נפרדים
נקודת הזרקה ומחבר
אביזר הקצה מפלדה HO-END 8, פקר הפלסטיק HO-INJECT ומחבר HO-CONNECT 6 ממלאים תפקידים שונים. התאימו אותם לפי קוטר וגאומטריית המערכת המסוימת.
HO-END 8
נקודת הזרקה מפלדה לצינורות. בחרו את הפטמה יחד עם מחבר תואם, קוטר צינור ושיטת אבטחת חיבור.
- חומר / אורך
- פלדה / 55 mm
- מעבר
- 3 mm
- צינור — קוטר פנימי
- 4–8 mm
- תבריג הפטמה
- M6×1
HO-INJECT
פקר לטפסות לצינור הזרקה. הוא מספק נקודת חיבור למערכת; בחרו פטמה התואמת למחבר והבטיחו גישה לאחר הבנייה.
- חומר / אורך
- פלסטיק / 73 mm
- מעבר
- 2,5 mm
- צינור — קוטר פנימי
- 5–7 mm
- פטמה
- קונית או שטוחה · M8×1,25
HO-CONNECT 6
מחבר פלסטיק המחבר בין צינור ההזרקה לצינור ההזנה. בחרו חבקים ובדקו ששני צדי החיבור מקובעים.
- חומר / אורך
- פלסטיק / 79 mm
- מעבר
- 2,5 mm
- צינור — קוטר פנימי
- 5–7 mm
- גרסה
- תבריג נגד פיתול
ל־HO-HOSE 18 mm בחרו אביזרי SMARTHOSE המתאימים לתעלה של 8 mm ולקוטר חיצוני של 18 mm.
תכנון החיבורים יחד עם הפריסה
מקטע עבודה
קבעו את מסלול הצינור בתפר היציקה וחלקו אותו למקטעים. מקמו קיבועים וקצוות נגישים לפני היציקה.
חיבורים מאובטחים
בדקו קוטרי צינורות, מחבר מתאים וחבקים. התרשים מבחין בין צינור ההזרקה למקטע ההזנה.
גישה לאחר הבנייה
הוליכו וסמנו את הקצוות בהתאם לתכנון המערכת. לפני הזרקה מאוחרת זהו את המקטע הנכון והתאימו את המחבר לפקרים.
בחירת מערכת מלאה
ציינו את אורך המישק, מספר המקטעים וסידור קצוות ההזנה. נבחר את הצינור, קווי ההזנה, המחברים והקיבועים. אם מתוכננת הזרקה חוזרת, נתחשב במערכת ובחומר המיועדים לכך.
