YAPI DERZİ ENJEKSİYON SİSTEMİ
Enjeksiyon hortumları.
Komple sistemi inceleyin.
Enjeksiyon hortumu yapının içinde kalır. Erişilebilir uçlar, hazırlanan bölüme daha sonra malzeme enjekte etmenizi sağlar. Elemanı inşa etmeden önce yerleşimi, bağlantıları ve erişimi planlayın.
ENJEKSİYON HORTUMU SİSTEMİ
Bir numara seçin. Bileşeni inceleyin.
Solda hortum yerleşimi. Yanında fotoğraf ve seçilen bileşenin işlevi.
100 m ruloyu en fazla 10 m çalışma bölümlerine ayırın. Her bölümü erişilebilir enjeksiyon noktalarıyla sonlandırın.
SİPARİŞ PARÇA LİSTESİ
Ne kadar hortum ve kaç aksesuar gerekiyor?
Sızdırmaz hale getirilecek derz uzunluğunu girin. Hesaplayıcı bindirmeleri ekler ve hortumu iki erişilebilir uçlu bölümlere ayırır.
YAPIDA HORTUM / ÇALIŞMA PRENSİBİ
Erişimi planlayın. Yapı derzini sızdırmaz hale getirin.
Hortum bir sonraki beton dökümünden önce döşenir. Yapı derzinde kalır; erişilebilir uçlar daha sonra bu bölgeye malzeme enjekte etmenizi sağlar.
Derz boyunca malzeme basma
Enjeksiyon bölümündeki yarıklar reçine basılırken açılarak malzemenin yapı derzi boyunca yayılmasını sağlar.
Beton sonrası erişim
Besleme uçları erişilebilir kalır. İki ucu etiketlemek her bölümün tanınmasını sağlar.
Yapıya uygun yerleşim
Hortum döşeme–duvar derzini veya ardışık beton dökümleri arasındaki sınırları izleyebilir.
Hortum tek başına derzi sızdırmaz hale getirmez; uygun enjeksiyon malzemesine yol sağlar. Tekrar enjeksiyon kullanılan sisteme ve malzemeye bağlıdır.
BETON DÖKÜMÜNDEN ÖNCE
Enjeksiyon hortumu, sabitlemeler ve erişilebilir uçlar
Örgülü bölüm zemine sabit kalır. Şeffaf takviyeli besleme hortumları onu erişilebilir enjeksiyon noktalarına bağlar.
Zemini hazırlayın
Gevşek parçaları ve kirleri giderin. Hortum hazırlanmış betona oturmalıdır.
Döşeyin ve sabitleyin
Hortumu bükmeden veya ezmeden yumuşak kavislerle döşeyin. Sabitlemeler beton dökümü sırasında da konumunu korumalıdır.
Bağlayın ve etiketleyin
Bağlayıcıları hortum çaplarına uygun seçin, bağlantıları sabitleyin ve her bölümün iki ucunu etiketleyin.
Kapatmadan önce kontrol edin
Sabitlemeleri, güzergâhı ve uçlara erişimi kontrol edin. Bölüm konumlarını uygulama sonrası belgelerine kaydedin.

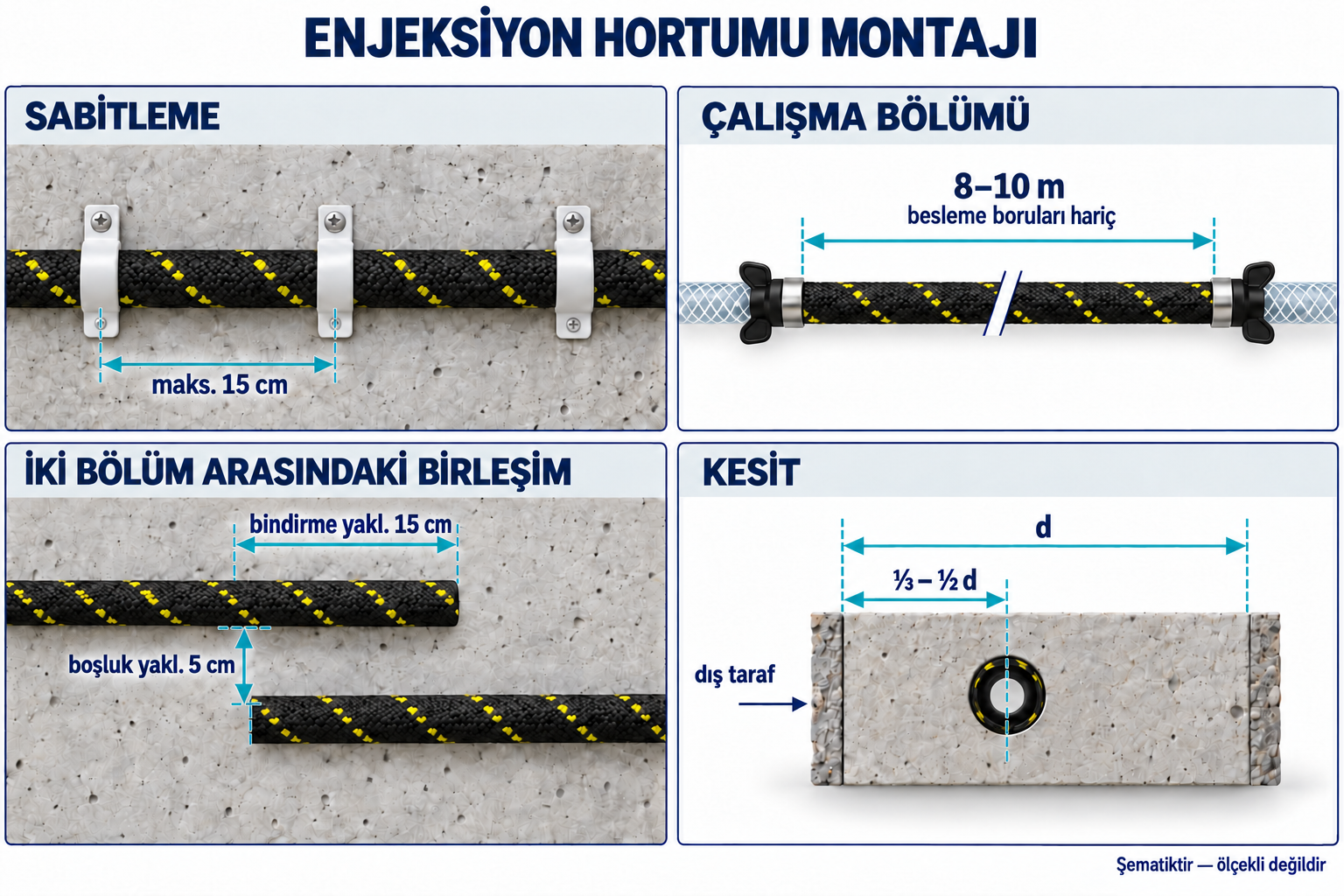

YERLEŞİM ÖLÇÜLERİ
Aralık, bölüm uzunluğu ve bindirme
Çalışma hortumu uzunluğunu besleme hortumu uzunluğundan ayırın. Komşu bölümleri bindirme bölgesinde aralarında boşluk bırakarak paralel döşeyin.
- Sabitlemeler
- maks. 15 cm
- Çalışma bölümü
- 8–10 m
- Bölüm bindirmesi
- yakl. 15 / 5 cm
- Konum
- ⅓–½ d
Ardışık klipsler arası mesafe; geometri gerektirdiğinde aralığı azaltın.
Besleme hortumları hariç bölüm uzunluğu. 100 m rulo birden fazla bölüm sağlar.
Boyuna bindirme yaklaşık 15 cm; paralel hortumlar arası boşluk yaklaşık 5 cm.
Elemanın dış yüzünden ölçülür; kesin güzergâhı sızdırmazlık projesinde belirleyin.
ÜÇ ENJEKSİYON HORTUMU
Hortum çapını ve yapısını seçin
HO-HOSE 5
Yapı derzleri için örgüsüz enjeksiyon hortumu. Beton dökümünden önce bölümleri ve erişilebilir uçları planlayın.
- İç / dış çap
- 5 / 11 mm
- Çıkış açıklıkları
- 2 mm
- Tedarik biçimi
- 100 m rulo
HO-HOSE/B 5
Yapı derzi enjeksiyonu için tekstil örgülü delikli hortum. Beton dökümünden önce monte edilir; malzemeyi sızdırmaz hale getirilecek derz boyunca verir.
- İç / dış çap
- 5 / 11 mm
- Çıkış açıklıkları
- 2 mm
- Tedarik biçimi
- 100 m rulo
HO-HOSE 18 mm
Yapı derzlerine gömülen SMARTHOSE sistem hortumu. HO-KEEPER klipslerle düzgün, temiz yüzeye sabitleyin ve montaj sırasında örgüyü koruyun.
- İç / dış çap
- 8 / 18 mm
- Çıkış açıklıkları
- 3 mm
- Tedarik uzunluğu
- 100 m rulo
Hortum tipini ve tedarik uzunluğunu B2B platformunda seçin.
AYRI BAĞLANTI BİLEŞENLERİ
Enjeksiyon noktası ve bağlayıcı
Çelik HO-END 8 uç bağlantısı, plastik HO-INJECT paker ve HO-CONNECT 6 bağlayıcı farklı işlevlere sahiptir. Çapa ve ilgili sistemin geometrisine göre eşleştirin.
HO-END 8
Hortumlar için çelik enjeksiyon noktası. Nipeli uyumlu bağlantı başlığı, hortum çapı ve bağlantı sabitleme yöntemiyle birlikte seçin.
- Malzeme / uzunluk
- çelik / 55 mm
- Geçiş
- 3 mm
- Hortum — iç çap
- 4–8 mm
- Nipel dişi
- M6×1
HO-INJECT
Enjeksiyon hortumu için kalıp pakeri. Sistem bağlantı noktası sağlar; bağlantı başlığınıza uygun nipel seçin ve yapı tamamlandıktan sonra erişim sağlayın.
- Malzeme / uzunluk
- plastik / 73 mm
- Geçiş
- 2,5 mm
- Hortum — iç çap
- 5–7 mm
- Nipel
- konik veya düz başlı · M8×1,25
HO-CONNECT 6
Enjeksiyon hortumunu besleme hortumuna bağlayan plastik bağlayıcı. Kelepçeleri seçin ve iki tarafın da güvenli bağlandığını kontrol edin.
- Malzeme / uzunluk
- plastik / 79 mm
- Geçiş
- 2,5 mm
- Hortum — iç çap
- 5–7 mm
- Tip
- dönmeyi önleyen diş
HO-HOSE 18 mm için 8 mm kanala ve 18 mm dış çapa uygun SMARTHOSE bağlantıları seçin.
Bağlantıları yerleşimle birlikte planlayın
Çalışma bölümü
Yapı derzindeki hortum güzergâhını belirleyip bölümlere ayırın. Beton dökümünden önce sabitlemeleri ve erişilebilir uçları yerleştirin.
Sağlam bağlantılar
Hortum çaplarını, doğru bağlayıcıyı ve kelepçeleri kontrol edin. Şema enjeksiyon hortumunu besleme bölümünden ayırır.
Yapı tamamlandıktan sonra erişim
Uçları sistem projesine göre döşeyip etiketleyin. Sonraki enjeksiyondan önce doğru bölümü belirleyin ve bağlantı başlığını pakerlere uygun seçin.
Komple sistem seçin
Derz uzunluğunu, bölüm sayısını ve besleme ucu yerleşimini belirtin. Hortumu, besleme hatlarını, bağlayıcıları ve sabitlemeleri seçelim. Tekrar enjeksiyon planlıyorsanız buna uygun sistem ve malzemeyi dikkate alalım.
