სამშენებლო ნაკერის საინექციო სისტემა
საინექციო შლანგები.
გაეცანით სრულ სისტემას.
საინექციო შლანგი კონსტრუქციაში რჩება. მისაწვდომი ბოლოები მომზადებულ მონაკვეთში მასალის მოგვიანებით შეყვანის საშუალებას იძლევა. ელემენტის მოწყობამდე დაგეგმეთ განლაგება, შეერთებები და წვდომა.
საინექციო შლანგის სისტემა
აირჩიეთ ნომერი. გაეცანით კომპონენტს.
მარცხნივ შლანგის განლაგებაა. მის გვერდით — ფოტო და არჩეული კომპონენტის ფუნქცია.
100 m რულონი დაყავით მაქსიმუმ 10 m სამუშაო მონაკვეთებად. თითოეული მონაკვეთი მისაწვდომი საინექციო წერტილებით დაასრულეთ.
შესაკვეთ ნაწილთა სია
რა სიგრძის შლანგი და რამდენი აქსესუარი გჭირდებათ?
შეიყვანეთ დასაჰერმეტიზებელი ნაკერის სიგრძე. კალკულატორი ამატებს გადაფარვებს და შლანგს ორ მისაწვდომბოლოიან მონაკვეთებად ყოფს.
შლანგი კონსტრუქციაში / მუშაობის პრინციპი
დაგეგმეთ წვდომა. დააჰერმეტიზეთ სამშენებლო ნაკერი.
შლანგი მომდევნო ბეტონირებამდე იგება. ის სამშენებლო ნაკერში რჩება, მისაწვდომი ბოლოები კი ამ ზონაში მასალის მოგვიანებით შეყვანას უზრუნველყოფს.
მიწოდება ნაკერის გასწვრივ
საინექციო მონაკვეთის ჭრილები ფისის მიწოდებისას იხსნება და მასალას სამშენებლო ნაკერის გასწვრივ გავრცელების საშუალებას აძლევს.
წვდომა ბეტონირების შემდეგ
მიმწოდებელი ბოლოები მისაწვდომი რჩება. ორივე ბოლოს მარკირება თითოეული მონაკვეთის იდენტიფიცირებას უზრუნველყოფს.
კონსტრუქციაზე მორგებული განლაგება
შლანგი შეიძლება ფილისა და კედლის ნაკერს ან მომდევნო ბეტონირების ეტაპების საზღვრებს მიუყვებოდეს.
მხოლოდ შლანგი ნაკერს არ ჰერმეტიზებს: ის შესაბამის საინექციო მასალას გზას უქმნის. განმეორებითი ინექცია გამოყენებულ სისტემასა და მასალაზეა დამოკიდებული.
ბეტონირებამდე
საინექციო შლანგი, სამაგრები და მისაწვდომი ბოლოები
დაწნული გარსის მქონე მონაკვეთი ფუძეზე დამაგრებული რჩება. გამჭვირვალე არმირებული მიმწოდებელი შლანგები მას მისაწვდომ საინექციო წერტილებთან აერთებს.
მოამზადეთ ფუძე
მოაცილეთ ფხვიერი ფრაგმენტები და დაბინძურება. შლანგი მომზადებულ ბეტონს უნდა ედებოდეს.
დააგეთ და დაამაგრეთ
შლანგი რბილი მრუდებით გაატარეთ, მკვეთრი გადაკეცვისა და გაჭყლეტის გარეშე. სამაგრებმა მისი მდებარეობა ბეტონირების დროსაც უნდა შეინარჩუნოს.
შეაერთეთ და მონიშნეთ
შემაერთებლები შლანგის დიამეტრებს შეუსაბამეთ, შეერთებები დაამაგრეთ და თითოეული მონაკვეთის ორივე ბოლო მონიშნეთ.
დაფარვამდე შეამოწმეთ
შეამოწმეთ სამაგრები, მარშრუტი და ბოლოებთან წვდომა. მონაკვეთების მდებარეობა საშემსრულებლო დოკუმენტაციაში აღრიცხეთ.

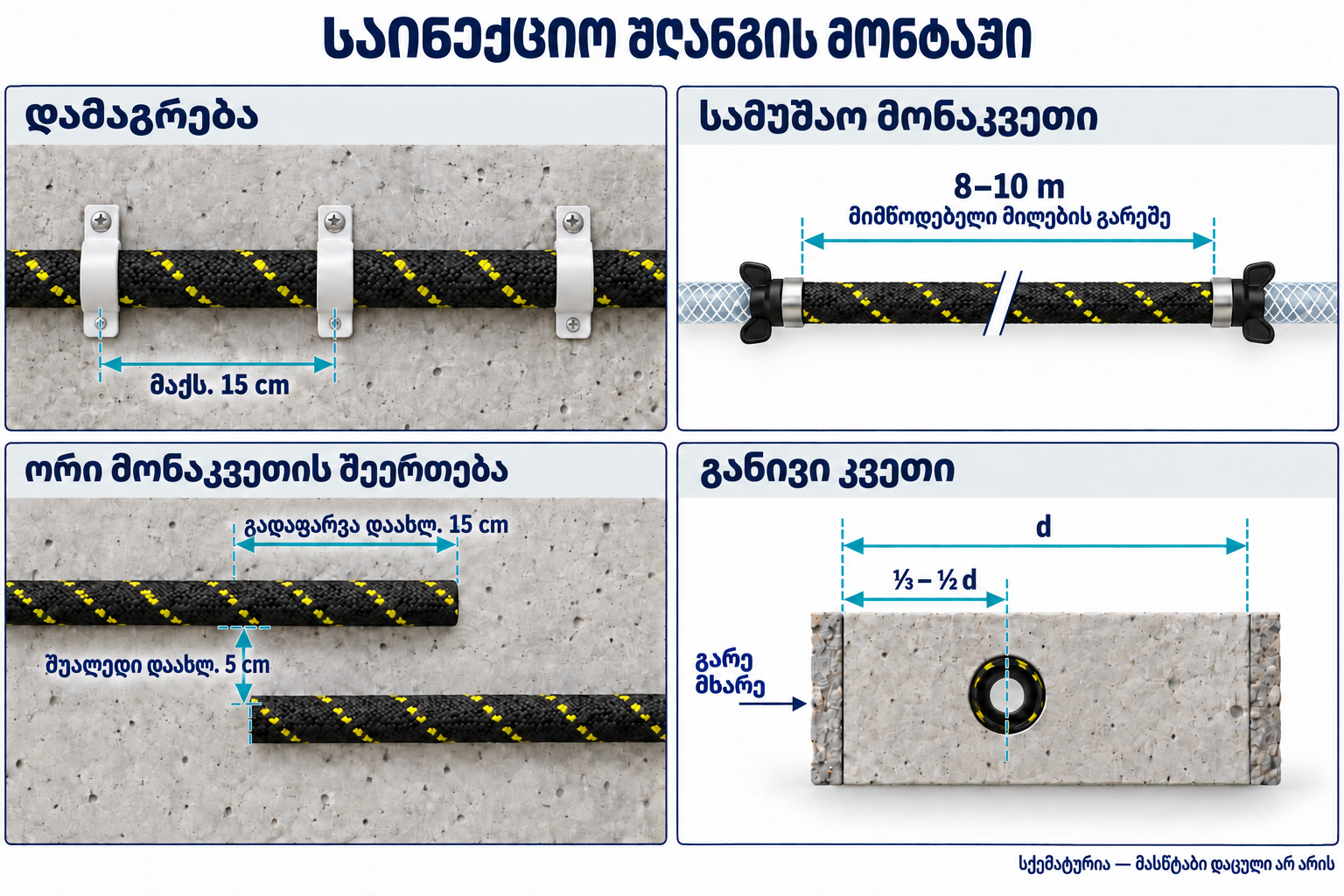

განლაგების ზომები
დაშორება, მონაკვეთის სიგრძე და გადაფარვა
განასხვავეთ სამუშაო შლანგისა და მიმწოდებელი შლანგის სიგრძეები. გადაფარვის ზონაში მეზობელი მონაკვეთები პარალელურად გაატარეთ, შუალედის დაცვით.
- სამაგრები
- მაქს. 15 cm
- სამუშაო მონაკვეთი
- 8–10 m
- მონაკვეთების გადაფარვა
- დაახლ. 15 / 5 cm
- მდებარეობა
- ⅓–½ d
დაშორება მომდევნო კლიპსებს შორის; საჭირო გეომეტრიისას გამოიყენეთ უფრო მცირე დაშორება.
მონაკვეთის სიგრძე მიმწოდებელი შლანგების გარეშე. 100 m რულონი რამდენიმე მონაკვეთს უზრუნველყოფს.
გრძივი გადაფარვა დაახლოებით 15 cm, პარალელურ შლანგებს შორის დაახლოებით 5 cm.
იზომება ელემენტის გარე ზედაპირიდან; საბოლოო მარშრუტი ჰერმეტიზაციის პროექტში განსაზღვრეთ.
სამი საინექციო შლანგი
აირჩიეთ შლანგის დიამეტრი და კონსტრუქცია
HO-HOSE 5
საინექციო შლანგი დაწნული გარსის გარეშე სამშენებლო ნაკერებისთვის. ბეტონირებამდე დაგეგმეთ მონაკვეთები და მისაწვდომი ბოლოები.
- შიდა / გარე დიამეტრი
- 5 / 11 mm
- გამოსასვლელი ღიობები
- 2 mm
- მიწოდების ფორმატი
- 100 m რულონი
HO-HOSE/B 5
პერფორირებული შლანგი ტექსტილის დაწნული გარსით სამშენებლო ნაკერის ინექციისთვის. ბეტონირებამდე მონტაჟდება და მასალას დასაჰერმეტიზებელი ნაკერის გასწვრივ აწვდის.
- შიდა / გარე დიამეტრი
- 5 / 11 mm
- გამოსასვლელი ღიობები
- 2 mm
- მიწოდების ფორმატი
- 100 m რულონი
HO-HOSE 18 mm
SMARTHOSE სისტემის შლანგი სამშენებლო ნაკერებში ჩასამონტაჟებლად. HO-KEEPER კლიპსებით დაამაგრეთ გლუვ, სუფთა ზედაპირზე და მონტაჟისას დაიცავით დაწნული გარსი.
- შიდა / გარე დიამეტრი
- 8 / 18 mm
- გამოსასვლელი ღიობები
- 3 mm
- მიწოდების სიგრძე
- 100 m რულონი
B2B პლატფორმაზე აირჩიეთ შლანგის ვერსია და მიწოდების სიგრძე.
ცალკე შეერთების კომპონენტები
საინექციო წერტილი და შემაერთებელი
ფოლადის HO-END 8 ბოლო ფიტინგს, პლასტმასის HO-INJECT პაკერსა და HO-CONNECT 6 შემაერთებელს სხვადასხვა ფუნქცია აქვს. შეუსაბამეთ ისინი კონკრეტული სისტემის დიამეტრსა და გეომეტრიას.
HO-END 8
ფოლადის საინექციო წერტილი შლანგებისთვის. ნიპელი შეარჩიეთ თავსებად თავაკთან, შლანგის დიამეტრთან და შეერთების დამაგრების მეთოდთან ერთად.
- მასალა / სიგრძე
- ფოლადი / 55 mm
- გამტარი არხი
- 3 mm
- შლანგი — შიდა დიამეტრი
- 4–8 mm
- ნიპელის ხრახნი
- M6×1
HO-INJECT
ყალიბის პაკერი საინექციო შლანგისთვის. ქმნის სისტემის შეერთების წერტილს; ნიპელი თავაკს შეუსაბამეთ და მშენებლობის შემდეგ წვდომა უზრუნველყავით.
- მასალა / სიგრძე
- პლასტმასი / 73 mm
- გამტარი არხი
- 2,5 mm
- შლანგი — შიდა დიამეტრი
- 5–7 mm
- ნიპელი
- კონუსური ან ბრტყელთავიანი · M8×1,25
HO-CONNECT 6
პლასტმასის შემაერთებელი საინექციო და მიმწოდებელი შლანგებისთვის. შეარჩიეთ ცალუღები და შეამოწმეთ ორივე მხარის სიმტკიცე.
- მასალა / სიგრძე
- პლასტმასი / 79 mm
- გამტარი არხი
- 2,5 mm
- შლანგი — შიდა დიამეტრი
- 5–7 mm
- ვერსია
- ბრუნვის საწინააღმდეგო ხრახნი
HO-HOSE 18 mm-სთვის შეარჩიეთ SMARTHOSE ფიტინგები 8 mm არხისა და 18 mm გარე დიამეტრის შესაბამისად.
შეერთებები განლაგებასთან ერთად დაგეგმეთ
სამუშაო მონაკვეთი
განსაზღვრეთ შლანგის მარშრუტი სამშენებლო ნაკერში და დაყავით მონაკვეთებად. ბეტონირებამდე განათავსეთ სამაგრები და მისაწვდომი ბოლოები.
დამაგრებული შეერთებები
შეამოწმეთ შლანგის დიამეტრები, სწორი შემაერთებელი და ცალუღები. სქემა საინექციო შლანგსა და მიმწოდებელ მონაკვეთს განასხვავებს.
წვდომა მშენებლობის შემდეგ
ბოლოები სისტემის პროექტის მიხედვით გაატარეთ და მონიშნეთ. შემდგომ ინექციამდე იპოვეთ სწორი მონაკვეთი და თავაკი პაკერებს შეუსაბამეთ.
შეარჩიეთ სრული სისტემა
მიუთითეთ ნაკერის სიგრძე, მონაკვეთების რაოდენობა და მიმწოდებელი ბოლოების განლაგება. შევარჩევთ შლანგს, მიმწოდებელ ხაზებს, შემაერთებლებსა და სამაგრებს. განმეორებითი ინექციის დაგეგმვისას გავითვალისწინებთ ამ გამოყენებისთვის განკუთვნილ სისტემასა და მასალას.
