SYSTÉM INJEKTÁŽE PRACOVNÝCH ŠKÁR
Injektážne hadice.
Pozrite si kompletný systém.
Injektážna hadica zostáva v konštrukcii. Prístupné konce umožňujú neskoršiu injektáž materiálu do pripraveného úseku. Rozmiestnenie, pripojenie a prístup naplánujte pred zhotovením prvku.
SYSTÉM INJEKTÁŽNYCH HADÍC
Vyberte číslo. Pozrite si súčasť.
Vľavo je rozmiestnenie hadice. Vedľa fotografie a funkcie vybranej súčasti.
Rolu 100 m rozdeľte na pracovné úseky dĺžky najviac 10 m. Každý úsek zakončite prístupnými injektážnymi bodmi.
ZOZNAM DIELOV K OBJEDNÁVKE
Koľko hadice a príslušenstva potrebujete?
Zadajte dĺžku tesnenej škáry. Kalkulačka pridá presahy a rozdelí hadicu na úseky s dvoma prístupnými koncami.
HADICA V KONŠTRUKCII / PRINCÍP FUNGOVANIA
Naplánujte prístup. Utesnite pracovnú škáru.
Hadica sa pokladá pred ďalšou betonážou. Zostáva v pracovnej škáre a prístupné konce umožňujú neskoršiu injektáž materiálu do tejto zóny.
Doprava pozdĺž škáry
Štrbiny v injektážnom úseku sa pri doprave živice otvárajú a umožňujú materiálu šíriť sa pozdĺž pracovnej škáry.
Prístup po betonáži
Prívodné konce zostávajú prístupné. Označenie oboch koncov identifikuje každý jednotlivý úsek.
Rozmiestnenie prispôsobené konštrukcii
Hadica môže sledovať styk dosky a steny alebo rozhranie jednotlivých betonážnych záberov.
Samotná hadica škáru neutesňuje: vytvára cestu pre vhodný injektážny materiál. Opakovaná injektáž závisí od použitého systému a materiálu.
PRED BETONÁŽOU
Injektážna hadica, upevnenie a prístupné konce
Opletený úsek zostáva pripevnený k podkladu. Priehľadné vystužené prívodné hadice ho spájajú s prístupnými injektážnymi bodmi.
Pripravte podklad
Odstráňte uvoľnené časti a nečistoty. Hadica má priliehať k pripravenému betónu.
Položte a upevnite
Hadicu veďte v miernych oblúkoch bez zalomenia alebo stlačenia. Upevnenie musí udržať jej polohu aj pri betonáži.
Spojte a označte
Spojky prispôsobte priemerom hadíc, zaistite pripojenie a označte oba konce každého úseku.
Skontrolujte pred zakrytím
Skontrolujte upevnenie, trasu a prístup k koncom. Polohy úsekov zaznamenajte do dokumentácie skutočného vyhotovenia.

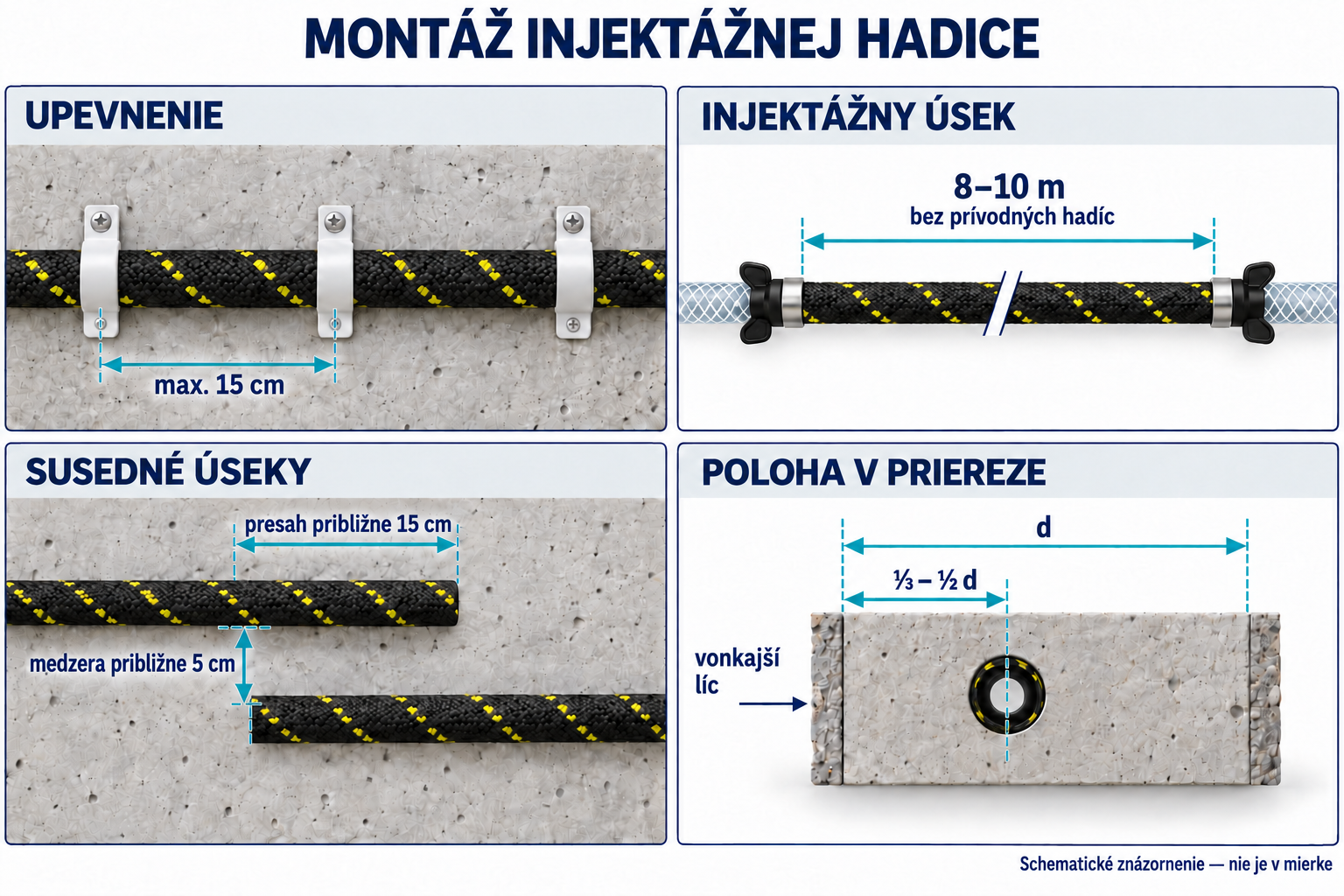

ROZMERY ROZMIESTNENIA
Rozstup, dĺžka úseku a presah
Rozlišujte dĺžku pracovnej hadice a prívodnej hadice. Susedné úseky veďte v zóne presahu rovnobežne a dodržte medzeru.
- Upevnenie
- max. 15 cm
- Pracovný úsek
- 8–10 m
- Presah úsekov
- pribl. 15 / 5 cm
- Poloha
- ⅓–½ d
Rozstup susedných spon; tam, kde to geometria vyžaduje, použite menší rozstup.
Dĺžka úseku bez prívodných hadíc. Rola 100 m vystačí na viac úsekov.
Pozdĺžny presah približne 15 cm a medzera približne 5 cm medzi rovnobežnými hadicami.
Merané od vonkajšieho povrchu prvku; konečnú trasu stanovte v projekte tesnenia.
TRI INJEKTÁŽNE HADICE
Vyberte priemer a konštrukciu hadice
HO-HOSE 5
Injektážna hadica bez opletenia pre pracovné škáry. Úseky a prístupné konce naplánujte pred betonážou.
- Vnútorný / vonkajší priemer
- 5 / 11 mm
- Výstupné otvory
- 2 mm
- Dodávané vyhotovenie
- Rola 100 m
HO-HOSE/B 5
Perforovaná hadica s textilným opletením pre injektáž pracovných škár. Inštaluje sa pred betonážou a dopravuje materiál pozdĺž tesnenej škáry.
- Vnútorný / vonkajší priemer
- 5 / 11 mm
- Výstupné otvory
- 2 mm
- Dodávané vyhotovenie
- Rola 100 m
HO-HOSE 18 mm
Hadica systému SMARTHOSE pre zabudovanie do pracovných škár. Pripevnite ju na hladký a čistý povrch sponami HO-KEEPER a pri montáži chráňte opletenie.
- Vnútorný / vonkajší priemer
- 8 / 18 mm
- Výstupné otvory
- 3 mm
- Dodávaná dĺžka
- Rola 100 m
Verziu hadice a dodávanú dĺžku vyberte na platforme B2B.
SAMOSTATNÉ PRIPÁJACIE SÚČASTI
Injektážny bod a spojka
Oceľová koncovka HO-END 8, plastový pakr HO-INJECT a spojka HO-CONNECT 6 majú odlišné úlohy. Zlaďte ich podľa priemeru a geometrie konkrétneho systému.
HO-END 8
Oceľový injektážny bod pre hadice. Maznicu vyberte spoločne s kompatibilnou koncovkou, priemerom hadice a spôsobom zaistenia spoja.
- Materiál / dĺžka
- oceľ / 55 mm
- Priechod
- 3 mm
- Hadica — vnútorný priemer
- 4–8 mm
- Závit maznice
- M6×1
HO-INJECT
Debniaci pakr pre injektážnu hadicu. Poskytuje pripájací bod systému; vyberte maznicu zodpovedajúcu koncovke a zaistite prístup po dokončení stavby.
- Materiál / dĺžka
- plast / 73 mm
- Priechod
- 2,5 mm
- Hadica — vnútorný priemer
- 5–7 mm
- Maznica
- kužeľová alebo plochá · M8×1,25
HO-CONNECT 6
Plastová spojka spájajúca injektážnu hadicu s prívodnou hadicou. Vyberte spony a skontrolujte zaistenie oboch strán spoja.
- Materiál / dĺžka
- plast / 79 mm
- Priechod
- 2,5 mm
- Hadica — vnútorný priemer
- 5–7 mm
- Verzia
- závit proti pootočeniu
Pre HO-HOSE 18 mm vyberte armatúry SMARTHOSE zodpovedajúce kanálu 8 mm a vonkajšiemu priemeru 18 mm.
Pripojenie plánujte spoločne s rozmiestnením
Pracovný úsek
Určite trasu hadice v pracovnej škáre a rozdeľte ju na úseky. Upevnenie a prístupné konce rozmiestnite pred betonážou.
Zaistené spoje
Overte priemery hadíc, správnu spojku a spony. Schéma rozlišuje injektážnu hadicu a prívodnú časť.
Prístup po dokončení stavby
Konce vyveďte a označte podľa projektu systému. Pred neskoršou injektážou určite správny úsek a zlaďte koncovku s pakrom.
Vyberte kompletný systém
Uveďte dĺžku škáry, počet úsekov a rozmiestnenie prívodných koncov. Vyberieme hadicu, prívody, spojky a upevnenie. Ak plánujete opakovanú injektáž, zohľadníme systém a materiál určené pre toto použitie.
