İŞÇİ TİKİŞ İNYEKSİYA SİSTEMİ
İnyeksiya şlanqları.
Tam sistemi araşdırın.
İnyeksiya şlanqı konstruksiyanın içində qalır. Əlçatan uclar materialı sonradan hazırlanmış hissəyə inyeksiya etməyə imkan verir. Elementi tikməzdən əvvəl yerləşməni, birləşmələri və girişi planlaşdırın.
İNYEKSİYA ŞLANQI SİSTEMİ
Nömrə seçin. Komponenti araşdırın.
Solda şlanqın sxemi. Yanında foto və seçilmiş komponentin funksiyası.
100 m rulonu uzunluğu 10 m-dək olan işçi hissələrə bölün. Hər hissəni əlçatan inyeksiya nöqtələri ilə tamamlayın.
SİFARİŞ ÜÇÜN HİSSƏ SİYAHISI
Nə qədər şlanq və neçə aksesuar lazımdır?
Kipləşdiriləcək tikişin uzunluğunu daxil edin. Kalkulyator üst-üstə düşmələri əlavə edir və şlanqı iki əlçatan uclu hissələrə bölür.
KONSTRUKSİYADA ŞLANQ / İŞ PRİNSİPİ
Girişi planlaşdırın. İşçi tikişi kipləşdirin.
Şlanq növbəti beton tökülməsindən əvvəl döşənir. İşçi tikişdə qalır, əlçatan uclar isə sonradan bu zonaya material inyeksiya etməyə imkan verir.
Tikiş boyunca ötürmə
İnyeksiya hissəsindəki yarıqlar qatran ötürülərkən açılır və materialın işçi tikiş boyunca yayılmasına imkan verir.
Betonlamadan sonra giriş
Ötürmə ucları əlçatan qalır. Hər iki ucun işarələnməsi hər ayrı hissəni müəyyən etməyə imkan verir.
Konstruksiyaya uyğun sxem
Şlanq plitə-divar tikişi və ya ardıcıl beton tökmələri arasındakı sərhədlər boyunca yerləşə bilər.
Şlanq təkbaşına tikişi kipləşdirmir: uyğun inyeksiya materialı üçün yol yaradır. Təkrar inyeksiya istifadə edilən sistemdən və materialdan asılıdır.
BETONLAMADAN ƏVVƏL
İnyeksiya şlanqı, bərkidicilər və əlçatan uclar
Hörgülü hissə əsasa bərkidilmiş qalır. Şəffaf armaturlaşdırılmış ötürmə şlanqları onu əlçatan inyeksiya nöqtələrinə birləşdirir.
Əsası hazırlayın
Boş parçaları və çirkləri təmizləyin. Şlanq hazırlanmış betona söykənməlidir.
Döşəyin və bərkidin
Şlanqı kəskin əymədən və əzmədən yumşaq döngələrlə döşəyin. Bərkidicilər betonlama zamanı da mövqeyi saxlamalıdır.
Birləşdirin və işarələyin
Birləşdiriciləri şlanq diametrlərinə uyğun seçin, birləşmələri bərkidin və hər hissənin hər iki ucunu işarələyin.
Örtməzdən əvvəl yoxlayın
Bərkidiciləri, marşrutu və uclara girişi yoxlayın. Hissələrin mövqelərini icra sənədlərində qeyd edin.

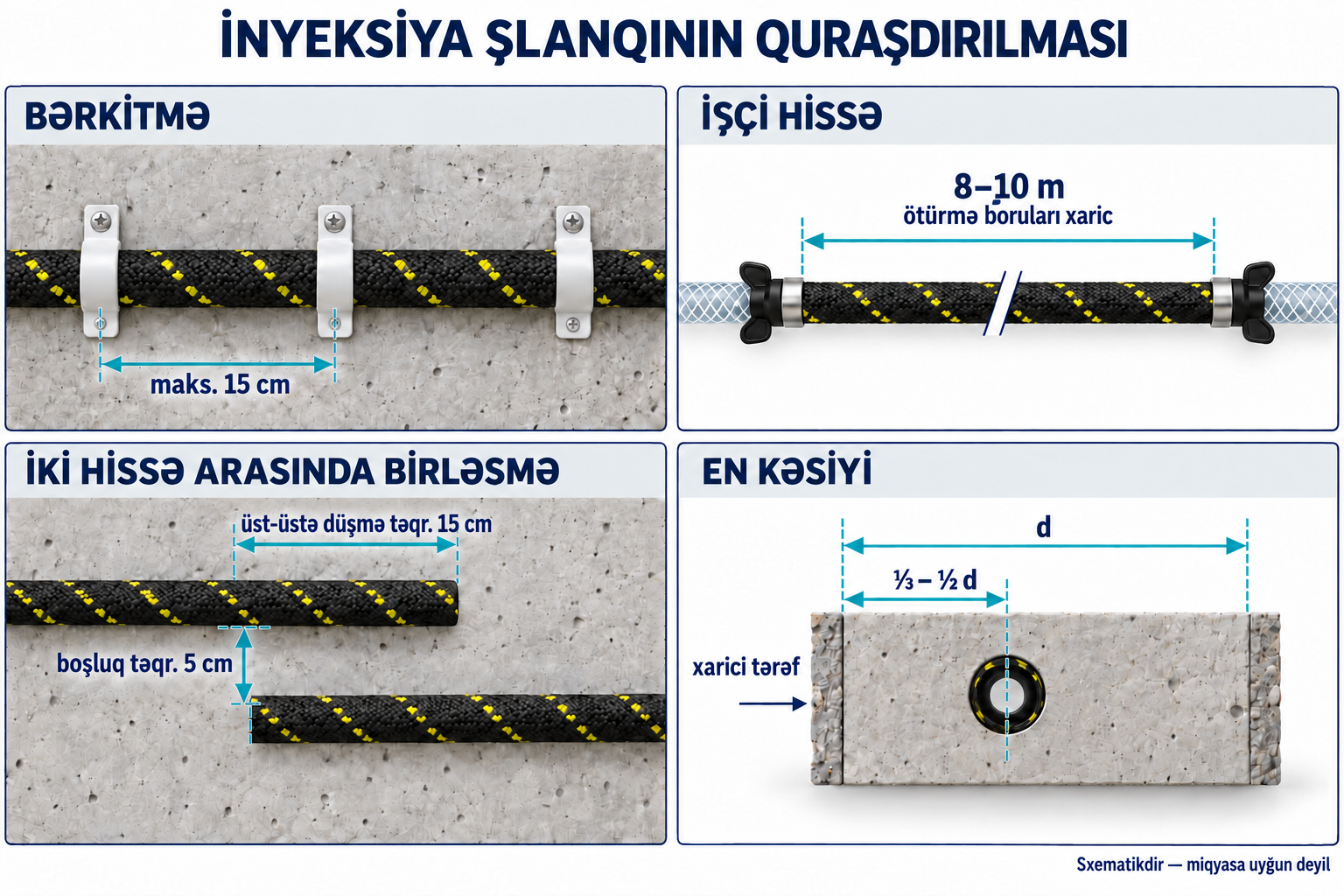

YERLƏŞDİRMƏ ÖLÇÜLƏRİ
Məsafə, hissə uzunluğu və üst-üstə düşmə
İşçi şlanq uzunluğunu ötürmə şlanqı uzunluğundan fərqləndirin. Qonşu hissələri üst-üstə düşmə zonasında aralıq saxlayaraq paralel döşəyin.
- Bərkidicilər
- maks. 15 cm
- İşçi hissə
- 8–10 m
- Hissələrin üst-üstə düşməsi
- təqr. 15 / 5 cm
- Mövqe
- ⅓–½ d
Ardıcıl klipslər arasındakı məsafə; həndəsə tələb etdikdə aralığı azaldın.
Ötürmə şlanqları xaric hissə uzunluğu. 100 m rulon bir neçə hissə verir.
Uzununa üst-üstə düşmə təxminən 15 cm, paralel şlanqlar arasında isə təxminən 5 cm.
Elementin xarici üzündən ölçülür; son marşrutu kipləşdirmə layihəsində müəyyən edin.
ÜÇ İNYEKSİYA ŞLANQI
Şlanq diametrini və quruluşunu seçin
HO-HOSE 5
İşçi tikişlər üçün hörgüsüz inyeksiya şlanqı. Betonlamadan əvvəl hissələri və əlçatan ucları planlaşdırın.
- Daxili / xarici diametr
- 5 / 11 mm
- Çıxış dəlikləri
- 2 mm
- Təchizat forması
- 100 m rulon
HO-HOSE/B 5
İşçi tikiş inyeksiyası üçün tekstil hörgülü perforasiyalı şlanq. Betonlamadan əvvəl quraşdırılır və kipləşdiriləcək tikiş boyunca materialı ötürür.
- Daxili / xarici diametr
- 5 / 11 mm
- Çıxış dəlikləri
- 2 mm
- Təchizat forması
- 100 m rulon
HO-HOSE 18 mm
İşçi tikişlərə yerləşdirilən SMARTHOSE sistem şlanqı. HO-KEEPER klipsləri ilə hamar, təmiz səthə bərkidin və quraşdırma zamanı hörgünü qoruyun.
- Daxili / xarici diametr
- 8 / 18 mm
- Çıxış dəlikləri
- 3 mm
- Təchizat uzunluğu
- 100 m rulon
B2B platformasında şlanq variantını və təchizat uzunluğunu seçin.
AYRI BİRLƏŞMƏ KOMPONENTLƏRİ
İnyeksiya nöqtəsi və birləşdirici
Polad HO-END 8 sonluğu, plastik HO-INJECT pakeri və HO-CONNECT 6 birləşdiricisinin rolları fərqlidir. Onları konkret sistemin diametrinə və həndəsəsinə uyğun seçin.
HO-END 8
Şlanqlar üçün polad inyeksiya nöqtəsi. Nippeli uyğun başlıq, şlanq diametri və birləşməni bərkitmə üsulu ilə birlikdə seçin.
- Material / uzunluq
- polad / 55 mm
- Keçid
- 3 mm
- Şlanq — daxili diametr
- 4–8 mm
- Nippel yivi
- M6×1
HO-INJECT
İnyeksiya şlanqı üçün qəlib pakeri. Sistem birləşmə nöqtəsi yaradır; başlığınıza uyğun nippel seçin və tikintidən sonra giriş təmin edin.
- Material / uzunluq
- plastik / 73 mm
- Keçid
- 2,5 mm
- Şlanq — daxili diametr
- 5–7 mm
- Nippel
- konus və ya yastı · M8×1,25
HO-CONNECT 6
İnyeksiya şlanqını ötürmə şlanqına qoşan plastik birləşdirici. Sıxaclar seçin və birləşmənin hər iki tərəfinin möhkəmliyini yoxlayın.
- Material / uzunluq
- plastik / 79 mm
- Keçid
- 2,5 mm
- Şlanq — daxili diametr
- 5–7 mm
- Variant
- burulmaya qarşı yiv
HO-HOSE 18 mm üçün 8 mm kanala və 18 mm xarici diametrə uyğun SMARTHOSE birləşdiriciləri seçin.
Birləşmələri yerləşmə sxemi ilə birlikdə planlaşdırın
İşçi hissə
İşçi tikişdə şlanq marşrutunu müəyyən edin və hissələrə bölün. Betonlamadan əvvəl bərkidiciləri və əlçatan ucları yerləşdirin.
Bərkidilmiş birləşmələr
Şlanq diametrlərini, düzgün birləşdiricini və sıxacları yoxlayın. Sxem inyeksiya şlanqını ötürmə hissəsindən fərqləndirir.
Tikintidən sonra giriş
Ucları sistem layihəsinə uyğun yerləşdirin və işarələyin. Sonrakı inyeksiyadan əvvəl düzgün hissəni müəyyən edin və başlığı pakerlərə uyğun seçin.
Tam sistem seçin
Tikişin uzunluğunu, hissələrin sayını və ötürmə uclarının yerləşməsini bildirin. Şlanqı, ötürmə xətlərini, birləşdiriciləri və bərkidiciləri seçəcəyik. Təkrar inyeksiya planlaşdırırsınızsa, bu istifadəyə nəzərdə tutulan sistemi və materialı nəzərə alacağıq.
