MUNKAHÉZAG-INJEKTÁLÓ RENDSZER
Injektáló tömlők.
Ismerje meg a teljes rendszert.
Az injektáló tömlő a szerkezetben marad. A hozzáférhető végeken át később anyagot adagolhat az előkészített szakaszba. Az elem megépítése előtt tervezze meg az elrendezést, a csatlakozásokat és a hozzáférést.
INJEKTÁLÓTÖMLŐ-RENDSZER
Válasszon számot. Ismerje meg az elemet.
Balra a tömlőelrendezés. Mellette a kiválasztott elem fényképe és feladata.
A 100 m-es tekercset legfeljebb 10 m hosszú munkaszakaszokra ossza. Minden szakaszt hozzáférhető injektálási pontokkal zárjon le.
RENDELÉSI ALKATRÉSZLISTA
Mennyi tömlőre és hány tartozékra van szüksége?
Adja meg a tömítendő hézag hosszát. A kalkulátor hozzáadja az átfedéseket, és két hozzáférhető végű szakaszokra osztja a tömlőt.
TÖMLŐ A SZERKEZETBEN / MŰKÖDÉSI ELV
Tervezze meg a hozzáférést. Tömítse a munkahézagot.
A tömlőt a következő betonozás előtt fektetik le. A munkahézagban marad, hozzáférhető végei pedig lehetővé teszik az anyag későbbi beinjektálását ebbe a zónába.
Adagolás a hézag mentén
Az injektáló szakasz rései gyantaadagoláskor kinyílnak, így az anyag a munkahézag mentén oszlik el.
Hozzáférés betonozás után
A betáplálási végek hozzáférhetők maradnak. Mindkét vég megjelölése azonosítja az egyes szakaszokat.
A szerkezethez igazított elrendezés
A tömlő követheti a lemez–fal csatlakozást vagy az egymást követő betonozások határát.
A tömlő önmagában nem tömíti a hézagot: megfelelő injektáló anyagnak biztosít útvonalat. Az újrainjektálás lehetősége a használt rendszertől és anyagtól függ.
BETONOZÁS ELŐTT
Injektáló tömlő, rögzítők és hozzáférhető végek
A fonatos szakasz az alapfelülethez rögzítve marad. Átlátszó, erősített betápláló tömlők kötik össze a hozzáférhető injektálási pontokkal.
Készítse elő az alapfelületet
Távolítsa el a laza részeket és szennyeződéseket. A tömlő feküdjön fel az előkészített betonra.
Fektesse le és rögzítse
A tömlőt enyhe ívekben, megtörés és összenyomás nélkül vezesse. A rögzítőknek betonozás közben is tartaniuk kell a helyzetét.
Csatlakoztassa és jelölje meg
Az összekötőket a tömlőátmérőkhöz válassza, rögzítse a csatlakozásokat, és jelölje meg minden szakasz mindkét végét.
Ellenőrizze eltakarás előtt
Ellenőrizze a rögzítéseket, a nyomvonalat és a végek hozzáférhetőségét. A szakaszok helyzetét rögzítse a megvalósulási dokumentációban.

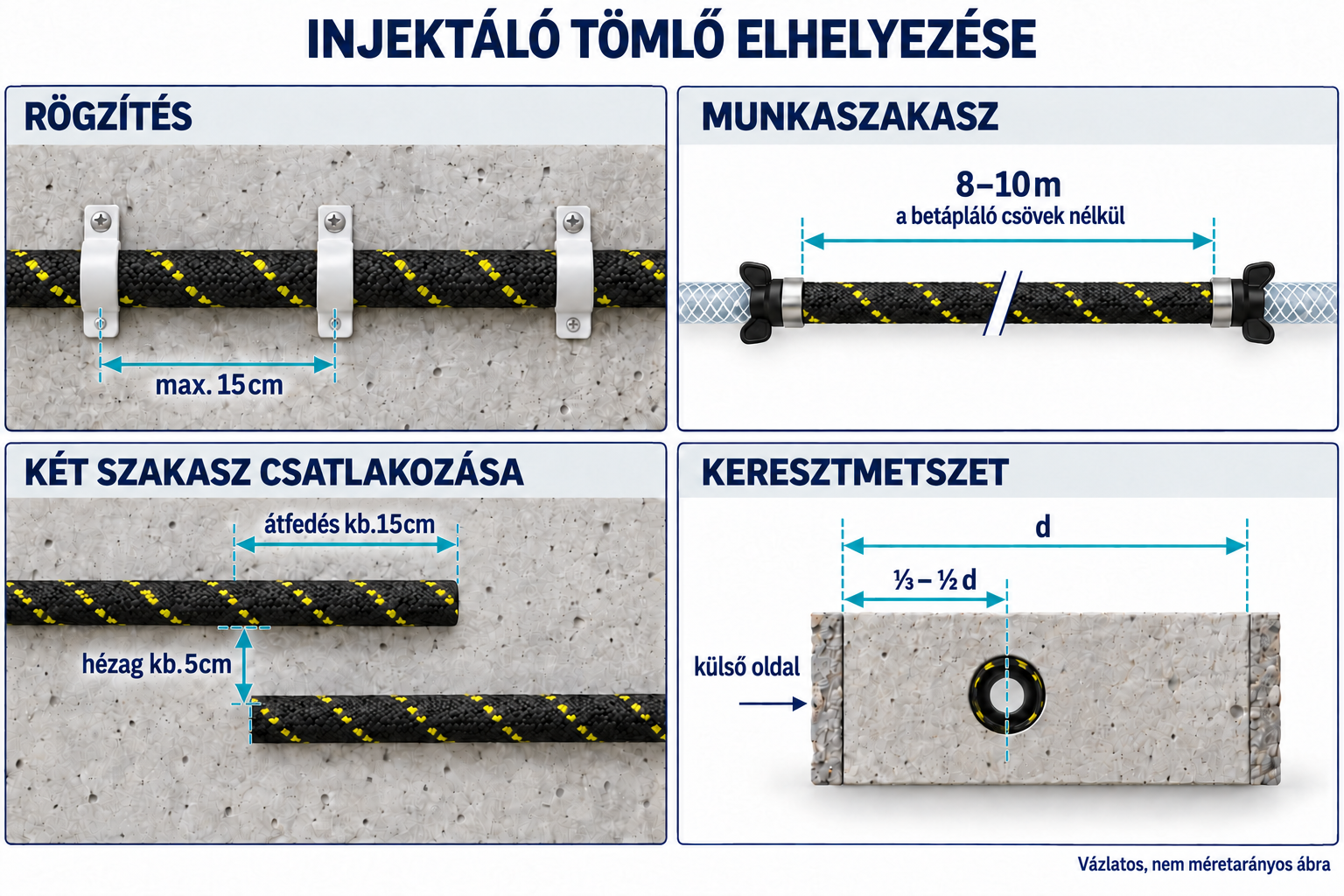

ELRENDEZÉSI MÉRETEK
Távolságok, szakaszhossz és átfedés
Különböztesse meg a munkatömlő és a betápláló tömlő hosszát. Az átfedési zónában a szomszédos szakaszokat párhuzamosan vezesse, a hézag megtartásával.
- Rögzítések
- max. 15 cm
- Munkaszakasz
- 8–10 m
- Szakaszátfedés
- kb. 15 / 5 cm
- Elhelyezés
- ⅓–½ d
Az egymást követő kapcsok távolsága; ahol a geometria megköveteli, használjon kisebb távolságot.
Szakaszhossz a betápláló tömlők nélkül. Egy 100 m-es tekercsből több szakasz készül.
Hosszirányú átfedés körülbelül 15 cm, a párhuzamos tömlők között körülbelül 5 cm távolsággal.
Az elem külső síkjától mérve; a végleges nyomvonalat a tömítési tervben határozza meg.
HÁROM INJEKTÁLÓ TÖMLŐ
Válasszon tömlőátmérőt és szerkezetet
HO-HOSE 5
Fonat nélküli injektáló tömlő munkahézagokhoz. Betonozás előtt tervezze meg a szakaszokat és a hozzáférhető végeket.
- Belső / külső átmérő
- 5 / 11 mm
- Kilépőnyílások
- 2 mm
- Szállítási forma
- 100 m-es tekercs
HO-HOSE/B 5
Textilfonatos perforált tömlő munkahézag-injektáláshoz. Betonozás előtt építik be, és a tömítendő hézag mentén adagolja az anyagot.
- Belső / külső átmérő
- 5 / 11 mm
- Kilépőnyílások
- 2 mm
- Szállítási forma
- 100 m-es tekercs
HO-HOSE 18 mm
SMARTHOSE rendszertömlő munkahézagokba történő beépítéshez. HO-KEEPER kapcsokkal rögzítse sima, tiszta felülethez, és beépítés közben védje a fonatot.
- Belső / külső átmérő
- 8 / 18 mm
- Kilépőnyílások
- 3 mm
- Szállítási hossz
- 100 m-es tekercs
A tömlőváltozatot és a szállítási hosszt a B2B platformon válassza ki.
KÜLÖNÁLLÓ CSATLAKOZÓELEMEK
Injektálási pont és összekötő
Az acél HO-END 8 végszerelvény, a műanyag HO-INJECT paker és a HO-CONNECT 6 összekötő eltérő feladatot lát el. Az adott rendszer átmérőihez és geometriájához válassza őket.
HO-END 8
Acél injektálási pont tömlőkhöz. Az injektáló szelepet a kompatibilis csatlakozófejjel, tömlőátmérővel és csatlakozásrögzítési móddal együtt válassza ki.
- Anyag / hossz
- acél / 55 mm
- Átömlés
- 3 mm
- Tömlő — belső átmérő
- 4–8 mm
- Injektáló szelep menete
- M6×1
HO-INJECT
Zsaluzati paker injektáló tömlőhöz. A rendszer csatlakozási pontját adja; válasszon a csatlakozófejhez illő injektáló szelepet, és biztosítsa a hozzáférést az építés után.
- Anyag / hossz
- műanyag / 73 mm
- Átömlés
- 2,5 mm
- Tömlő — belső átmérő
- 5–7 mm
- Injektáló szelep
- kúpos vagy lapos fejű · M8×1,25
HO-CONNECT 6
Műanyag összekötő az injektáló tömlő és a betápláló tömlő összekötésére. Válasszon bilincseket, és ellenőrizze a csatlakozás mindkét oldalának biztonságát.
- Anyag / hossz
- műanyag / 79 mm
- Átömlés
- 2,5 mm
- Tömlő — belső átmérő
- 5–7 mm
- Kivitel
- Elfordulásgátló menet
HO-HOSE 18 mm esetén a 8 mm-es csatornához és a 18 mm-es külső átmérőhöz illő SMARTHOSE szerelvényeket válasszon.
A csatlakozásokat az elrendezéssel együtt tervezze meg
Munkaszakasz
Határozza meg a tömlő nyomvonalát a munkahézagban, és ossza szakaszokra. A rögzítők és a hozzáférhető végek helyét betonozás előtt jelölje ki.
Rögzített csatlakozások
Ellenőrizze a tömlőátmérőket, a megfelelő összekötőt és a bilincseket. Az ábra külön jelöli az injektáló tömlőt és a betápláló szakaszt.
Hozzáférés az építés után
A végeket a rendszerterv szerint vezesse és jelölje. A későbbi injektálás előtt azonosítsa a megfelelő szakaszt, és a csatlakozófejet a pakerekhez válassza.
Válasszon teljes rendszert
Adja meg a hézag hosszát, a szakaszok számát és a betáplálási végek elrendezését. Kiválasztjuk a tömlőt, a betápláló vezetékeket, az összekötőket és a rögzítőket. Ha újrainjektálást tervez, ehhez való rendszert és anyagot veszünk figyelembe.
