SISTEM INJEKTIRANJA DELOVNIH STIKOV
Injekcijske cevi.
Spoznajte celoten sistem.
Injekcijska cev ostane v konstrukciji. Dostopni konci omogočajo poznejše injektiranje materiala v pripravljen odsek. Razporeditev, spoje in dostop načrtujte pred izvedbo elementa.
SISTEM INJEKCIJSKIH CEVI
Izberite številko. Spoznajte sestavni del.
Na levi je razporeditev cevi. Ob njej sta fotografija in funkcija izbranega sestavnega dela.
Kolut 100 m razdelite na delovne odseke dolžine do 10 m. Vsak odsek zaključite z dostopnimi injekcijskimi točkami.
SEZNAM DELOV ZA NAROČILO
Koliko cevi in dodatne opreme potrebujete?
Vnesite dolžino stika, ki ga je treba zatesniti. Kalkulator doda prekrivanja in razdeli cev na odseke z dvema dostopnima koncema.
CEV V KONSTRUKCIJI / PRINCIP DELOVANJA
Načrtujte dostop. Zatesnite delovni stik.
Cev se položi pred naslednjo fazo betoniranja. Ostane v delovnem stiku, dostopni konci pa omogočajo poznejše injektiranje materiala v to območje.
Dovajanje vzdolž stika
Reže v injekcijskem odseku se med dovajanjem smole odprejo in omogočijo širjenje materiala vzdolž delovnega stika.
Dostop po betoniranju
Dovodni konci ostanejo dostopni. Oznake obeh koncev omogočajo prepoznavanje vsakega posameznega odseka.
Razporeditev, prilagojena konstrukciji
Cev lahko sledi stiku plošče in stene ali mejam med zaporednimi fazami betoniranja.
Sama cev ne zatesni stika: zagotavlja pot za ustrezen injekcijski material. Ponovno injektiranje je odvisno od uporabljenega sistema in materiala.
PRED BETONIRANJEM
Injekcijska cev, pritrdila in dostopni konci
Odsek z opletom ostane pritrjen na podlago. Prozorne ojačene dovodne cevi ga povezujejo z dostopnimi injekcijskimi točkami.
Pripravite podlago
Odstranite nevezane delce in nečistoče. Cev mora nalegati na pripravljen beton.
Položite in pritrdite
Cev vodite v blagih krivinah, brez pregibov ali stiskanja. Pritrdila morajo ohranjati njen položaj tudi med betoniranjem.
Povežite in označite
Spojnike prilagodite premerom cevi, pritrdite spoje in označite oba konca vsakega odseka.
Preverite pred prekritjem
Preverite pritrdila, traso in dostop do koncev. Položaje odsekov zabeležite v dokumentaciji izvedenih del.

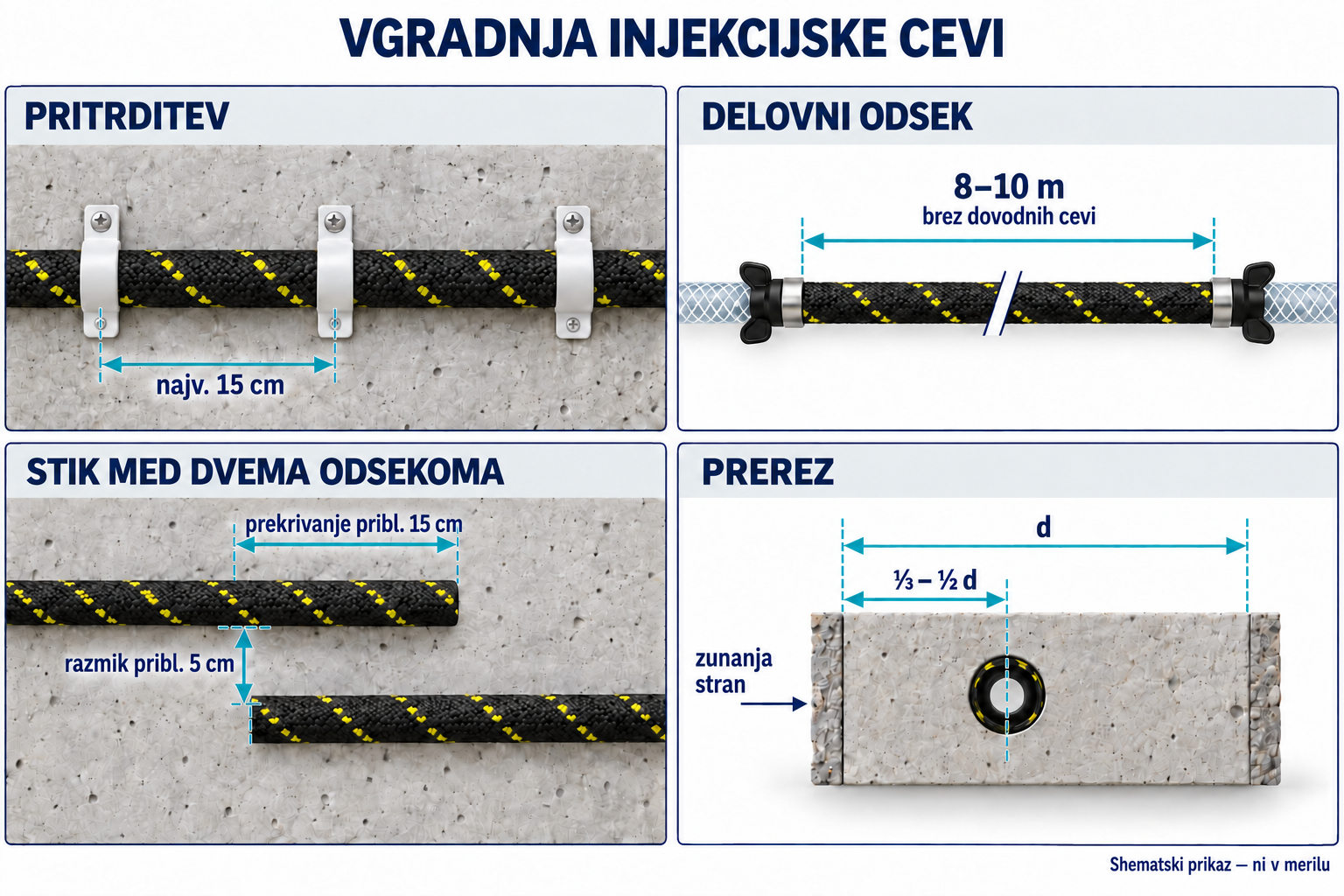

DIMENZIJE RAZPOREDITVE
Razmiki, dolžina odseka in prekrivanje
Ločite dolžino delovne cevi od dolžine dovodne cevi. Sosednja odseka v območju prekrivanja vodite vzporedno in ohranite razmik.
- Pritrdila
- najv. 15 cm
- Delovni odsek
- 8–10 m
- Prekrivanje odsekov
- pribl. 15 / 5 cm
- Položaj
- ⅓–½ d
Razmik med zaporednimi sponkami; kjer geometrija to zahteva, uporabite manjši razmik.
Dolžina odseka brez dovodnih cevi. Kolut 100 m zadostuje za več odsekov.
Vzdolžno prekrivanje približno 15 cm, z razmikom približno 5 cm med vzporednima cevema.
Merjeno od zunanje ploskve elementa; končno traso določite v načrtu tesnjenja.
TRI INJEKCIJSKE CEVI
Izberite premer in zasnovo cevi
HO-HOSE 5
Injekcijska cev brez opleta za delovne stike. Odseke in dostopne konce načrtujte pred betoniranjem.
- Notranji / zunanji premer
- 5 / 11 mm
- Izhodne odprtine
- 2 mm
- Oblika dobave
- Kolut 100 m
HO-HOSE/B 5
Perforirana cev s tekstilnim opletom za injektiranje delovnih stikov. Vgradi se pred betoniranjem in dovaja material vzdolž stika, ki ga je treba zatesniti.
- Notranji / zunanji premer
- 5 / 11 mm
- Izhodne odprtine
- 2 mm
- Oblika dobave
- Kolut 100 m
HO-HOSE 18 mm
Sistemska cev SMARTHOSE za vgradnjo v delovne stike. S sponkami HO-KEEPER jo pritrdite na gladko, čisto površino in med vgradnjo zaščitite oplet.
- Notranji / zunanji premer
- 8 / 18 mm
- Izhodne odprtine
- 3 mm
- Dobavna dolžina
- Kolut 100 m
Izvedbo cevi in dobavno dolžino izberite na platformi B2B.
LOČENI PRIKLJUČNI SESTAVNI DELI
Injekcijska točka in spojnik
Jekleni končni priključek HO-END 8, plastični paker HO-INJECT in spojnik HO-CONNECT 6 imajo različne vloge. Uskladite jih glede na premer in geometrijo konkretnega sistema.
HO-END 8
Jeklena injekcijska točka za cevi. Nastavek izberite skupaj z združljivo spojko, premerom cevi in načinom pritrditve spoja.
- Material / dolžina
- jeklo / 55 mm
- Kanal
- 3 mm
- Cev — notranji premer
- 4–8 mm
- Navoj nastavka
- M6×1
HO-INJECT
Opažni paker za injekcijsko cev. Zagotavlja priključno točko sistema; izberite nastavek, ki ustreza vaši spojki, in zagotovite dostop po gradnji.
- Material / dolžina
- plastika / 73 mm
- Kanal
- 2,5 mm
- Cev — notranji premer
- 5–7 mm
- Nastavek
- stožčast ali s plosko glavo · M8×1,25
HO-CONNECT 6
Plastični spojnik za povezavo injekcijske in dovodne cevi. Izberite objemke in preverite trdnost obeh strani spoja.
- Material / dolžina
- plastika / 79 mm
- Kanal
- 2,5 mm
- Cev — notranji premer
- 5–7 mm
- Izvedba
- navoj proti vrtenju
Za HO-HOSE 18 mm izberite priključke SMARTHOSE, prilagojene kanalu 8 mm in zunanjemu premeru 18 mm.
Spoje načrtujte skupaj z razporeditvijo
Delovni odsek
Določite pot cevi v delovnem stiku in jo razdelite na odseke. Pritrdila in dostopne konce razporedite pred betoniranjem.
Pritrjeni spoji
Preverite premere cevi, pravilen spojnik in objemke. Shema ločuje injekcijsko cev od dovodnega odseka.
Dostop po gradnji
Konce speljite in označite po načrtu sistema. Pred poznejšim injektiranjem prepoznajte pravi odsek in spojko prilagodite pakerjem.
Izberite celoten sistem
Navedite dolžino stika, število odsekov in razporeditev dovodnih koncev. Izbrali bomo cev, dovodne vode, spojnike in pritrdila. Če načrtujete ponovno injektiranje, bomo upoštevali za to predvidena sistem in material.
