SYSTEM FÖR INJEKTERING AV GJUTFOGAR
Injekteringsslangar.
Utforska hela systemet.
Injekteringsslangen blir kvar inne i konstruktionen. Åtkomliga ändar gör att du senare kan injektera material i den förberedda sektionen. Planera sträckning, anslutningar och åtkomst innan byggnadsdelen utförs.
INJEKTERINGSSLANGSYSTEM
Välj ett nummer. Utforska komponenten.
Till vänster visas slangens sträckning. Bredvid finns ett foto och den valda komponentens funktion.
Dela 100 m-rullen i arbetssektioner som är högst 10 m långa. Avsluta varje sektion med åtkomliga injekteringspunkter.
BESTÄLLNINGSLISTA
Hur mycket slang och hur många tillbehör behöver du?
Ange foglängden som ska tätas. Verktyget lägger till överlappningar och delar slangen i sektioner med två åtkomliga ändar.
SLANGEN I KONSTRUKTIONEN / FUNKTIONSPRINCIP
Planera åtkomsten. Täta gjutfogen.
Slangen läggs före nästa betonggjutning. Den blir kvar i gjutfogen medan de åtkomliga ändarna gör det möjligt att senare injektera material i denna zon.
Matning längs fogen
Slitsarna i injekteringssektionen öppnas när harts matas och låter materialet spridas längs gjutfogen.
Åtkomst efter gjutning
Matningsändarna förblir åtkomliga. Märkning av båda ändar identifierar varje enskild sektion.
En sträckning anpassad till konstruktionen
Slangen kan följa fogen mellan platta och vägg eller gränserna mellan på varandra följande gjutetapper.
Slangen ensam tätar inte fogen: den ger en väg för ett lämpligt injekteringsmaterial. Möjligheten till återinjektering beror på system och material.
FÖRE GJUTNING
Injekteringsslang, infästningar och åtkomliga ändar
Sektionen med flätning hålls fast mot underlaget. Transparenta armerade matningsslangar ansluter den till åtkomliga injekteringspunkter.
Förbered underlaget
Avlägsna lösa delar och föroreningar. Slangen ska ligga an mot den förberedda betongen.
Lägg och fäst
Dra slangen i mjuka bågar utan veck eller klämning. Infästningarna måste hålla läget även under gjutningen.
Anslut och märk
Anpassa kopplingarna till slangdiametrarna, säkra anslutningarna och märk varje sektions båda ändar.
Kontrollera före övertäckning
Kontrollera infästningar, sträckning och åtkomst till ändarna. Dokumentera sektionernas lägen i relationshandlingarna.

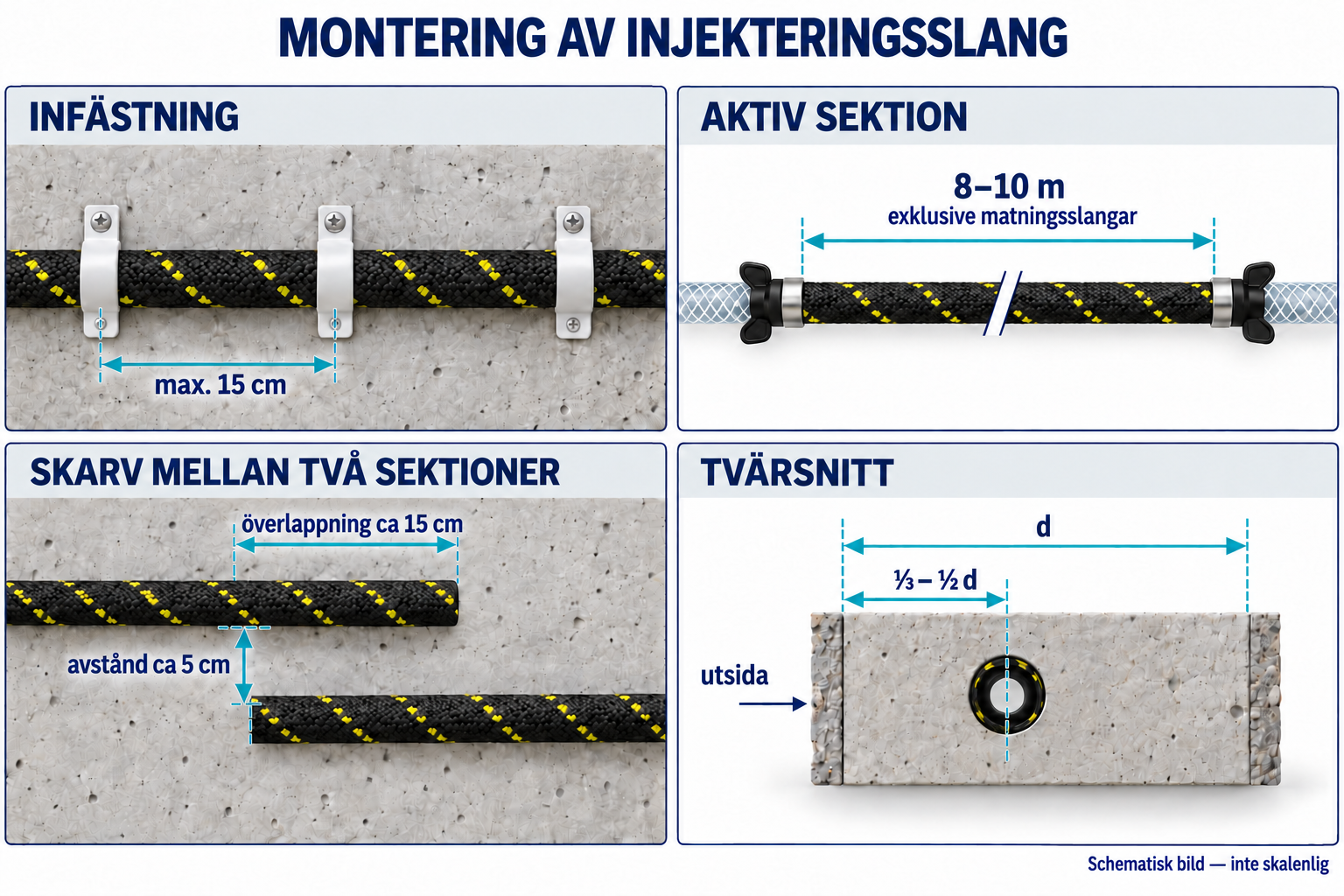

MÅTT FÖR STRÄCKNINGEN
Avstånd, sektionslängd och överlappning
Skilj den aktiva slanglängden från matningsslangens längd. Dra intilliggande sektioner parallellt genom överlappningszonen och håll avståndet.
- Infästningar
- max. 15 cm
- Aktiv sektion
- 8–10 m
- Sektionsöverlappning
- ca 15 / 5 cm
- Placering
- ⅓–½ d
Avstånd mellan efterföljande klämmor; använd tätare infästning där geometrin kräver det.
Sektionslängd exklusive matningsslangar. En 100 m-rulle räcker till flera sektioner.
Överlappning i längdriktningen cirka 15 cm, med cirka 5 cm mellan parallella slangar.
Mätt från byggnadsdelens utsida; fastställ den slutliga sträckningen i tätningsprojekteringen.
TRE INJEKTERINGSSLANGAR
Välj slangdiameter och konstruktion
HO-HOSE 5
Injekteringsslang utan flätning för gjutfogar. Planera sektioner och åtkomliga ändar före gjutning.
- Inner- / ytterdiameter
- 5 / 11 mm
- Utloppsöppningar
- 2 mm
- Leveransform
- 100 m-rulle
HO-HOSE/B 5
Perforerad slang med textilflätning för gjutfogsinjektering. Den monteras före gjutningen och matar material längs fogen som ska tätas.
- Inner- / ytterdiameter
- 5 / 11 mm
- Utloppsöppningar
- 2 mm
- Leveransform
- 100 m-rulle
HO-HOSE 18 mm
SMARTHOSE-systemslang för ingjutning i gjutfogar. Fäst den på en jämn, ren yta med HO-KEEPER-klämmor och skydda flätningen under monteringen.
- Inner- / ytterdiameter
- 8 / 18 mm
- Utloppsöppningar
- 3 mm
- Leveranslängd
- 100 m-rulle
Välj slangversion och leveranslängd i företagsbutiken.
SEPARATA ANSLUTNINGSKOMPONENTER
Injekteringspunkt och skarvkoppling
Ändanslutningen HO-END 8 av stål, plastpackern HO-INJECT och skarvkopplingen HO-CONNECT 6 har olika uppgifter. Matcha dem efter diameter och det specifika systemets geometri.
HO-END 8
Injekteringspunkt av stål för slangar. Välj nippeln tillsammans med kompatibel koppling, slangdiameter och metod för att säkra anslutningen.
- Material / längd
- stål / 55 mm
- Genomlopp
- 3 mm
- Slang — innerdiameter
- 4–8 mm
- Nippelgänga
- M6×1
HO-INJECT
Formpacker för en injekteringsslang. Den ger en anslutningspunkt i systemet; välj en nippel som passar kopplingen och säkerställ åtkomst efter byggandet.
- Material / längd
- plast / 73 mm
- Genomlopp
- 2,5 mm
- Slang — innerdiameter
- 5–7 mm
- Nippel
- konisk eller platt huvud · M8×1,25
HO-CONNECT 6
Plastkoppling som ansluter injekteringsslangen till matningsslangen. Välj klämmor och kontrollera att anslutningens båda sidor sitter säkert.
- Material / längd
- plast / 79 mm
- Genomlopp
- 2,5 mm
- Slang — innerdiameter
- 5–7 mm
- Version
- vridsäker gänga
För HO-HOSE 18 mm ska SMARTHOSE-anslutningar väljas som passar kanalen på 8 mm och ytterdiametern på 18 mm.
Planera anslutningar tillsammans med sträckningen
Aktiv sektion
Bestäm slangens väg i gjutfogen och dela den i sektioner. Placera infästningar och åtkomliga ändar före gjutning.
Säkrade anslutningar
Kontrollera slangdiametrar, rätt koppling och klämmor. Schemat skiljer injekteringsslangen från matningsdelen.
Åtkomst efter byggandet
Dra och märk ändarna enligt systemritningen. Identifiera rätt sektion och anpassa kopplingen till packrarna före senare injektering.
Välj ett komplett system
Ange foglängd, antal sektioner och matningsändarnas placering. Vi väljer slang, matningsledningar, kopplingar och infästningar. Om återinjektering planeras tar vi hänsyn till ett system och material avsedda för det.
