ΣΥΣΤΗΜΑ ΕΓΧΥΣΗΣ ΑΡΜΩΝ ΔΙΑΚΟΠΗΣ ΣΚΥΡΟΔΕΤΗΣΗΣ
Σωλήνες έγχυσης.
Γνωρίστε ολόκληρο το σύστημα.
Ο σωλήνας έγχυσης παραμένει μέσα στην κατασκευή. Τα προσβάσιμα άκρα επιτρέπουν μεταγενέστερη έγχυση υλικού στο προετοιμασμένο τμήμα. Σχεδιάστε διάταξη, συνδέσεις και πρόσβαση πριν κατασκευάσετε το στοιχείο.
ΣΥΣΤΗΜΑ ΣΩΛΗΝΑ ΕΓΧΥΣΗΣ
Επιλέξτε αριθμό. Γνωρίστε το εξάρτημα.
Αριστερά, η διάταξη σωλήνων. Δίπλα, φωτογραφία και λειτουργία του επιλεγμένου εξαρτήματος.
Χωρίστε το ρολό 100 m σε ενεργά τμήματα μήκους έως 10 m. Τερματίστε κάθε τμήμα με προσβάσιμα σημεία έγχυσης.
ΛΙΣΤΑ ΕΞΑΡΤΗΜΑΤΩΝ ΠΑΡΑΓΓΕΛΙΑΣ
Πόσο σωλήνα και πόσα παρελκόμενα χρειάζεστε;
Εισαγάγετε το μήκος αρμού προς στεγανοποίηση. Ο υπολογιστής προσθέτει επικαλύψεις και χωρίζει τον σωλήνα σε τμήματα με δύο προσβάσιμα άκρα.
ΣΩΛΗΝΑΣ ΣΤΗΝ ΚΑΤΑΣΚΕΥΗ / ΑΡΧΗ ΛΕΙΤΟΥΡΓΙΑΣ
Σχεδιάστε την πρόσβαση. Στεγανοποιήστε τον αρμό διακοπής σκυροδέτησης.
Ο σωλήνας τοποθετείται πριν από την επόμενη σκυροδέτηση. Παραμένει στον αρμό, ενώ τα προσβάσιμα άκρα επιτρέπουν μεταγενέστερη έγχυση υλικού σε αυτή τη ζώνη.
Τροφοδοσία κατά μήκος του αρμού
Οι σχισμές στο τμήμα έγχυσης ανοίγουν κατά την τροφοδοσία ρητίνης, επιτρέποντας την εξάπλωση υλικού κατά μήκος του αρμού.
Πρόσβαση μετά τη σκυροδέτηση
Τα άκρα τροφοδοσίας παραμένουν προσβάσιμα. Η σήμανση και των δύο άκρων ταυτοποιεί κάθε τμήμα.
Διάταξη προσαρμοσμένη στην κατασκευή
Ο σωλήνας μπορεί να ακολουθεί τον αρμό πλάκας–τοίχου ή τα όρια διαδοχικών σκυροδετήσεων.
Ο σωλήνας μόνος του δεν στεγανοποιεί τον αρμό: παρέχει διαδρομή για κατάλληλο υλικό έγχυσης. Η επανέγχυση εξαρτάται από το σύστημα και το υλικό που χρησιμοποιούνται.
ΠΡΙΝ ΑΠΟ ΤΗ ΣΚΥΡΟΔΕΤΗΣΗ
Σωλήνας έγχυσης, στερεώσεις και προσβάσιμα άκρα
Το τμήμα με πλέξη παραμένει στερεωμένο στο υπόστρωμα. Διαφανείς ενισχυμένοι σωλήνες τροφοδοσίας το συνδέουν με προσβάσιμα σημεία έγχυσης.
Προετοιμάστε το υπόστρωμα
Αφαιρέστε σαθρά τμήματα και ρύπους. Ο σωλήνας πρέπει να εφάπτεται στο προετοιμασμένο σκυρόδεμα.
Τοποθετήστε και στερεώστε
Οδηγήστε τον σωλήνα με ομαλές καμπύλες, χωρίς τσακίσματα ή σύνθλιψη. Οι στερεώσεις πρέπει να διατηρούν τη θέση του και κατά τη σκυροδέτηση.
Συνδέστε και σημάνετε
Επιλέξτε συνδετικά ανάλογα με τις διαμέτρους σωλήνων, ασφαλίστε τις συνδέσεις και σημάνετε και τα δύο άκρα κάθε τμήματος.
Ελέγξτε πριν από την κάλυψη
Ελέγξτε στερεώσεις, διαδρομή και πρόσβαση στα άκρα. Καταγράψτε τις θέσεις τμημάτων στην τεκμηρίωση κατασκευής.

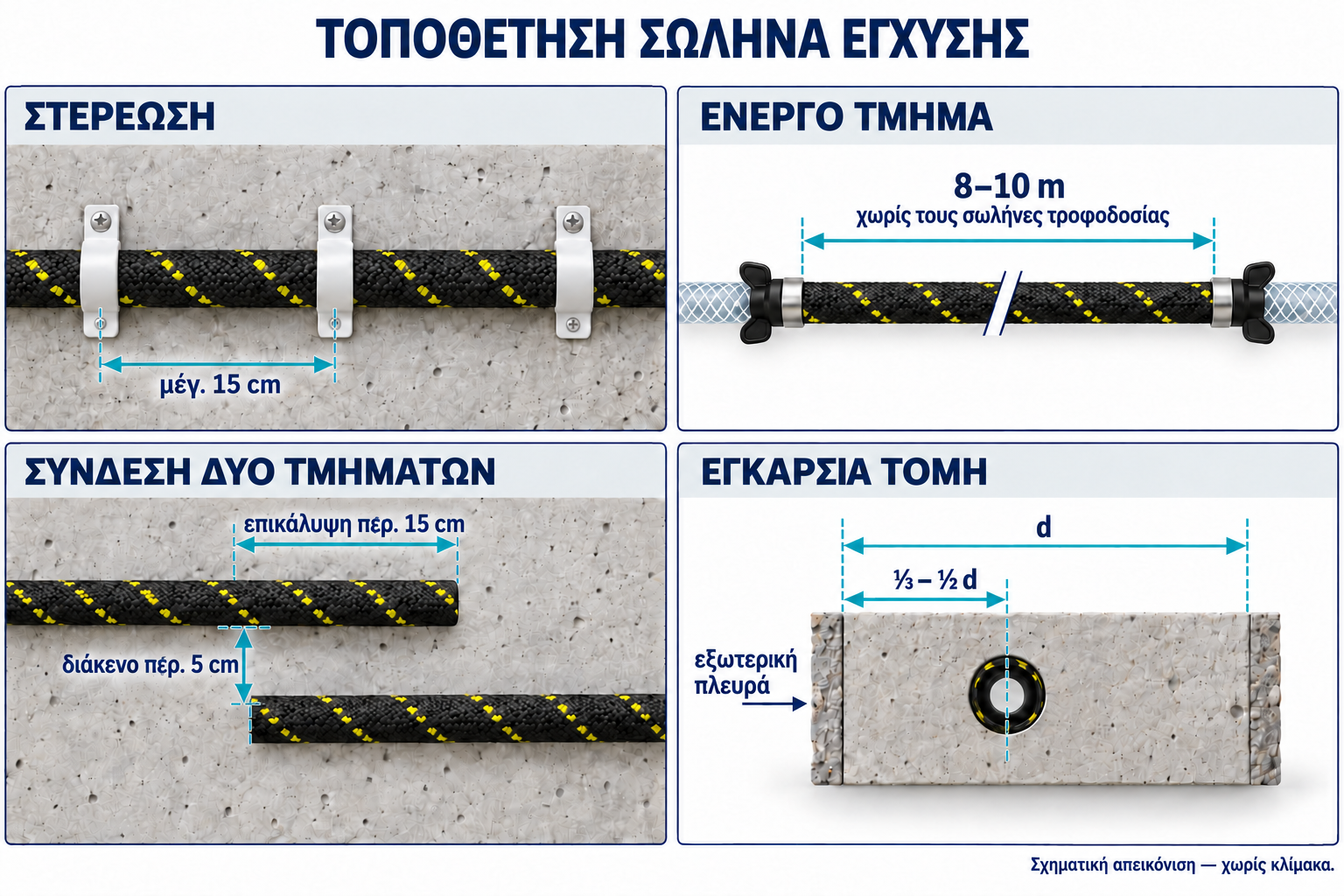

ΔΙΑΣΤΑΣΕΙΣ ΔΙΑΤΑΞΗΣ
Αποστάσεις, μήκος τμήματος και επικάλυψη
Διακρίνετε το ενεργό μήκος σωλήνα από το μήκος τροφοδοσίας. Στη ζώνη επικάλυψης, οδηγήστε γειτονικά τμήματα παράλληλα, διατηρώντας το διάκενο.
- Στερεώσεις
- μέγ. 15 cm
- Ενεργό τμήμα
- 8–10 m
- Επικάλυψη τμημάτων
- περ. 15 / 5 cm
- Θέση
- ⅓–½ d
Απόσταση διαδοχικών κλιπ· χρησιμοποιήστε μικρότερη απόσταση όπου απαιτείται από τη γεωμετρία.
Μήκος τμήματος χωρίς τους σωλήνες τροφοδοσίας. Ένα ρολό 100 m παρέχει πολλά τμήματα.
Διαμήκης επικάλυψη περίπου 15 cm, με περίπου 5 cm μεταξύ παράλληλων σωλήνων.
Μετριέται από την εξωτερική παρειά του στοιχείου· καθορίστε την τελική διαδρομή στη μελέτη στεγανοποίησης.
ΤΡΕΙΣ ΣΩΛΗΝΕΣ ΕΓΧΥΣΗΣ
Επιλέξτε διάμετρο και κατασκευή σωλήνα
HO-HOSE 5
Σωλήνας έγχυσης χωρίς πλέξη για αρμούς διακοπής σκυροδέτησης. Σχεδιάστε τα τμήματα και τα προσβάσιμα άκρα πριν από τη σκυροδέτηση.
- Εσωτερική / εξωτερική διάμετρος
- 5 / 11 mm
- Ανοίγματα εξόδου
- 2 mm
- Μορφή παράδοσης
- Ρολό 100 m
HO-HOSE/B 5
Διάτρητος σωλήνας με υφασμάτινη πλέξη για έγχυση σε αρμούς διακοπής σκυροδέτησης. Τοποθετείται πριν από τη σκυροδέτηση και τροφοδοτεί υλικό κατά μήκος του αρμού προς στεγανοποίηση.
- Εσωτερική / εξωτερική διάμετρος
- 5 / 11 mm
- Ανοίγματα εξόδου
- 2 mm
- Μορφή παράδοσης
- Ρολό 100 m
HO-HOSE 18 mm
Σωλήνας συστήματος SMARTHOSE για ενσωμάτωση σε αρμούς διακοπής σκυροδέτησης. Στερεώστε τον σε λεία, καθαρή επιφάνεια με κλιπ HO-KEEPER και προστατεύστε την πλέξη κατά την τοποθέτηση.
- Εσωτερική / εξωτερική διάμετρος
- 8 / 18 mm
- Ανοίγματα εξόδου
- 3 mm
- Μήκος παράδοσης
- Ρολό 100 m
Επιλέξτε έκδοση σωλήνα και μήκος παράδοσης στην πλατφόρμα B2B.
ΧΩΡΙΣΤΑ ΕΞΑΡΤΗΜΑΤΑ ΣΥΝΔΕΣΗΣ
Σημείο έγχυσης και συνδετικό
Ο χαλύβδινος ακροδέκτης HO-END 8, ο πλαστικός εγχυτήρας HO-INJECT και το συνδετικό HO-CONNECT 6 έχουν διαφορετικούς ρόλους. Επιλέξτε τα βάσει διαμέτρου και γεωμετρίας του συγκεκριμένου συστήματος.
HO-END 8
Χαλύβδινο σημείο έγχυσης για σωλήνες. Επιλέξτε βαλβίδα μαζί με συμβατό σύνδεσμο, διάμετρο σωλήνα και μέθοδο ασφάλισης σύνδεσης.
- Υλικό / μήκος
- χάλυβας / 55 mm
- Δίοδος
- 3 mm
- Σωλήνας — εσωτερική διάμετρος
- 4–8 mm
- Σπείρωμα βαλβίδας έγχυσης
- M6×1
HO-INJECT
Εγχυτήρας ξυλοτύπου για σωλήνα έγχυσης. Παρέχει σημείο σύνδεσης συστήματος· επιλέξτε βαλβίδα συμβατή με τον σύνδεσμό σας και εξασφαλίστε πρόσβαση μετά την κατασκευή.
- Υλικό / μήκος
- πλαστικό / 73 mm
- Δίοδος
- 2,5 mm
- Σωλήνας — εσωτερική διάμετρος
- 5–7 mm
- Βαλβίδα έγχυσης
- κωνική ή επίπεδη · M8×1,25
HO-CONNECT 6
Πλαστικό συνδετικό που ενώνει τον σωλήνα έγχυσης με τον σωλήνα τροφοδοσίας. Επιλέξτε σφιγκτήρες και ελέγξτε την ασφάλεια και των δύο πλευρών σύνδεσης.
- Υλικό / μήκος
- πλαστικό / 79 mm
- Δίοδος
- 2,5 mm
- Σωλήνας — εσωτερική διάμετρος
- 5–7 mm
- Έκδοση
- σπείρωμα κατά της περιστροφής
Για το HO-HOSE 18 mm, επιλέξτε εξαρτήματα SMARTHOSE συμβατά με το κανάλι 8 mm και την εξωτερική διάμετρο 18 mm.
Σχεδιάστε τις συνδέσεις μαζί με τη διάταξη
Ενεργό τμήμα
Καθορίστε τη διαδρομή σωλήνα στον αρμό διακοπής σκυροδέτησης και χωρίστε τη σε τμήματα. Τοποθετήστε στερεώσεις και προσβάσιμα άκρα πριν από τη σκυροδέτηση.
Ασφαλισμένες συνδέσεις
Ελέγξτε διαμέτρους σωλήνων, σωστό συνδετικό και σφιγκτήρες. Το διάγραμμα διακρίνει τον σωλήνα έγχυσης από το τμήμα τροφοδοσίας.
Πρόσβαση μετά την κατασκευή
Οδηγήστε και σημάνετε τα άκρα σύμφωνα με τη μελέτη συστήματος. Πριν από μεταγενέστερη έγχυση, ταυτοποιήστε το σωστό τμήμα και επιλέξτε σύνδεσμο συμβατό με τους εγχυτήρες.
Επιλέξτε ολοκληρωμένο σύστημα
Αναφέρετε μήκος αρμού, αριθμό τμημάτων και διάταξη άκρων τροφοδοσίας. Θα επιλέξουμε σωλήνα, γραμμές τροφοδοσίας, συνδετικά και στερεώσεις. Αν προβλέπετε επανέγχυση, θα λάβουμε υπόψη σύστημα και υλικό κατάλληλα γι’ αυτήν.
