ИНЖЕКЦИОННА СИСТЕМА ЗА РАБОТНИ ФУГИ
Инжекционни маркучи.
Разгледайте цялата система.
Маркучът остава в конструкцията. Достъпните краища позволяват по-късно инжектиране в подготвения участък. Планирайте трасето, връзките и достъпа преди изграждането на елемента.
СИСТЕМА ИНЖЕКЦИОННИ МАРКУЧИ
Изберете номер. Разгледайте компонента.
Вляво е трасето на маркуча. До него — снимка и функция на избрания компонент.
Разделете ролката 100 m на работни участъци до 10 m. Завършете всеки с достъпни инжекционни точки.
СПИСЪК С ЧАСТИ ЗА ПОРЪЧКА
Колко маркуч и принадлежности са ви необходими?
Въведете дължината на фугата. Калкулаторът добавя застъпвания и разделя маркуча на участъци с два достъпни края.
МАРКУЧ В КОНСТРУКЦИЯТА / ПРИНЦИП НА РАБОТА
Планирайте достъпа. Уплътнете работната фуга.
Маркучът се полага преди следващото бетониране. Остава във фугата, а достъпните краища позволяват по-късно инжектиране в зоната.
Подаване по фугата
Прорезите се отварят при подаване на смола и позволяват разпространение по работната фуга.
Достъп след бетониране
Подаващите краища остават достъпни. Обозначаването на двата края идентифицира всеки участък.
Трасе според конструкцията
Маркучът може да следва фугата плоча–стена или границите между последователни бетонирания.
Самият маркуч не уплътнява фугата: осигурява път за подходящ материал. Повторното инжектиране зависи от системата и материала.
ПРЕДИ БЕТОНИРАНЕ
Инжекционен маркуч, закрепвания и достъпни краища
Участъкът с оплетка остава закрепен към основата. Прозрачни армирани подаващи маркучи го свързват с достъпни инжекционни точки.
Подгответе основата
Отстранете ронливите части и замърсяванията. Маркучът трябва да прилепва към подготвения бетон.
Положете и закрепете
Водете маркуча с плавни извивки, без прегъване или смачкване. Закрепванията трябва да го задържат и при бетониране.
Свържете и обозначете
Съобразете съединителите с диаметрите, закрепете връзките и обозначете двата края на всеки участък.
Проверете преди покриване
Проверете закрепването, трасето и достъпа до краищата. Запишете положението на участъците в екзекутивната документация.

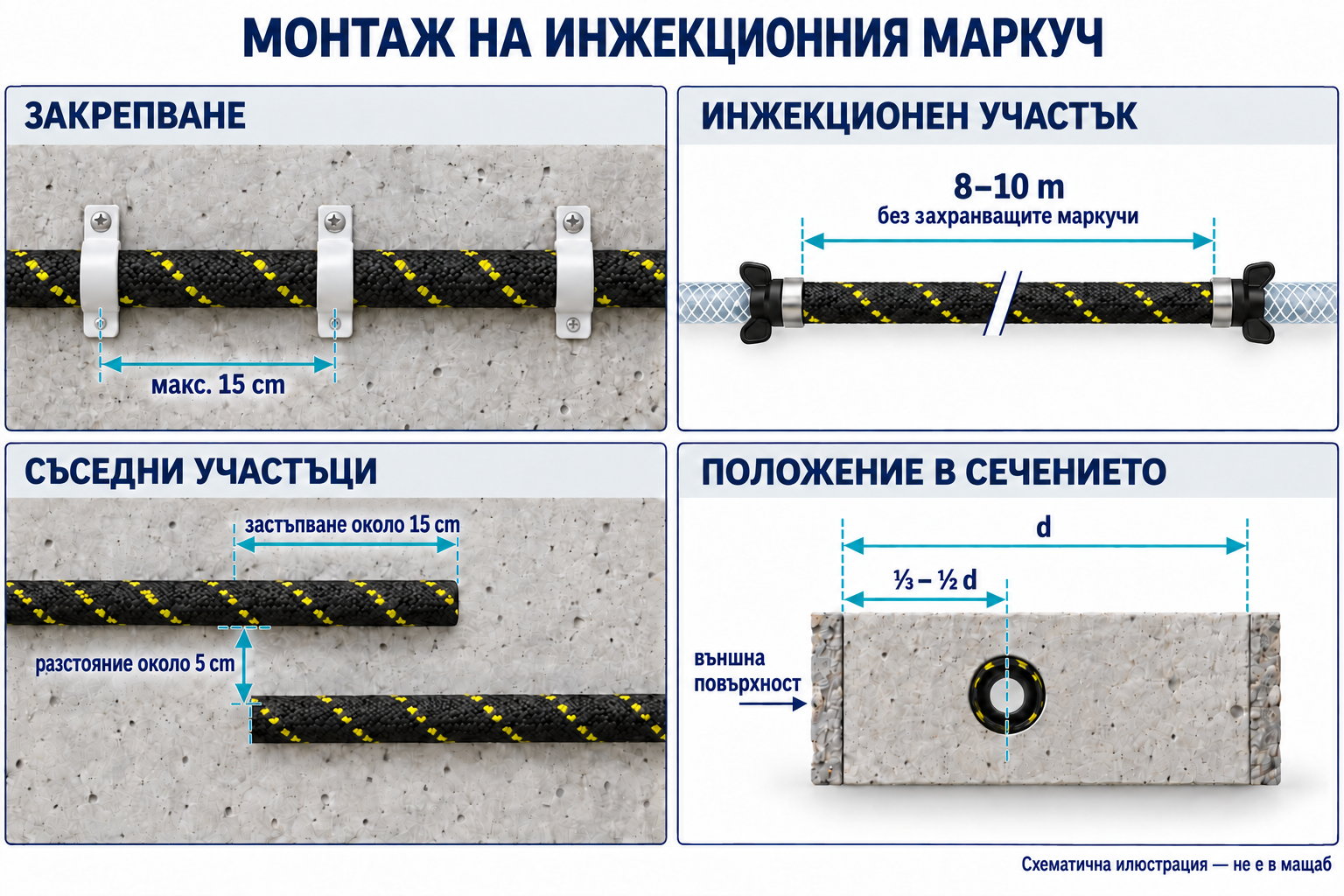

РАЗМЕРИ НА ТРАСЕТО
Разстояния, дължина на участък и застъпване
Разграничете работната дължина от подаващата. Водете съседните участъци успоредно в зоната на застъпване, като запазвате разстоянието.
- Закрепвания
- макс. 15 cm
- Работен участък
- 8–10 m
- Застъпване на участъците
- прибл. 15 / 5 cm
- Положение
- ⅓–½ d
Разстояние между последователни клипсове; намалете го, когато геометрията го изисква.
Дължина без подаващите маркучи. Ролка 100 m осигурява няколко участъка.
Надлъжно застъпване приблизително 15 cm и около 5 cm между успоредните маркучи.
Измерва се от външната повърхност; определете окончателното трасе в проекта за уплътняване.
ТРИ ИНЖЕКЦИОННИ МАРКУЧА
Изберете диаметъра и конструкцията на маркуча
HO-HOSE 5
Инжекционен маркуч без оплетка за работни фуги. Планирайте участъците и достъпните краища преди бетониране.
- Вътрешен / външен диаметър
- 5 / 11 mm
- Изходни отвори
- 2 mm
- Форма на доставка
- Ролка 100 m
HO-HOSE/B 5
Перфориран маркуч с текстилна оплетка за инжектиране на работни фуги. Монтиран преди бетониране, подава материал по фугата за уплътняване.
- Вътрешен / външен диаметър
- 5 / 11 mm
- Изходни отвори
- 2 mm
- Форма на доставка
- Ролка 100 m
HO-HOSE 18 mm
Системен маркуч SMARTHOSE за вграждане във фуги. Закрепете към гладка, чиста повърхност с HO-KEEPER и предпазвайте оплетката при монтаж.
- Вътрешен / външен диаметър
- 8 / 18 mm
- Изходни отвори
- 3 mm
- Доставна дължина
- Ролка 100 m
Изберете варианта и доставната дължина в B2B платформата.
ОТДЕЛНИ СВЪРЗВАЩИ КОМПОНЕНТИ
Инжекционна точка и съединител
Стоманеният накрайник HO-END 8, пластмасовият пакер HO-INJECT и съединителят HO-CONNECT 6 имат различни роли. Съобразете ги по диаметър и геометрия на системата.
HO-END 8
Стоманена инжекционна точка за маркучи. Изберете нипела със съвместим съединител, диаметър и начин на закрепване.
- Материал / дължина
- стомана / 55 mm
- Проход
- 3 mm
- Маркуч — вътрешен диаметър
- 4–8 mm
- Резба на нипела
- M6×1
HO-INJECT
Кофражен пакер за инжекционен маркуч. Осигурява свързваща точка; изберете нипел за съединителя и осигурете достъп след изграждането.
- Материал / дължина
- пластмаса / 73 mm
- Проход
- 2,5 mm
- Маркуч — вътрешен диаметър
- 5–7 mm
- Нипел
- конусен или плосък · M8×1,25
HO-CONNECT 6
Пластмасов съединител между инжекционния и подаващия маркуч. Изберете скоби и проверете сигурността от двете страни.
- Материал / дължина
- пластмаса / 79 mm
- Проход
- 2,5 mm
- Маркуч — вътрешен диаметър
- 5–7 mm
- Вариант
- резба против усукване
За HO-HOSE 18 mm изберете фитинги SMARTHOSE за канал 8 mm и външен диаметър 18 mm.
Планирайте връзките заедно с трасето
Работен участък
Определете трасето във фугата и го разделете на участъци. Разположете закрепванията и достъпните краища преди бетониране.
Закрепени връзки
Проверете диаметрите, правилния съединител и скобите. Схемата разграничава инжекционния от подаващия участък.
Достъп след изграждането
Изведете и обозначете краищата според проекта. Преди по-късно инжектиране установете правилния участък и съобразете съединителя с пакерите.
Изберете цялостна система
Посочете дължината на фугата, броя участъци и разположението на подаващите краища. Ще изберем маркучи, линии, съединители и закрепвания. При планирано повторно инжектиране ще отчетем подходяща система и материал.
