SYSTÉM INJEKTÁŽE PRACOVNÍCH SPÁR
Injektážní hadice.
Prohlédněte si kompletní systém.
Injektážní hadice zůstává v konstrukci. Přístupné konce umožňují pozdější injektáž materiálu do připraveného úseku. Rozmístění, připojení a přístup naplánujte před zhotovením prvku.
SYSTÉM INJEKTÁŽNÍCH HADIC
Vyberte číslo. Prohlédněte si součást.
Vlevo je rozmístění hadice. Vedle fotografie a funkce vybrané součásti.
Roli 100 m rozdělte na pracovní úseky délky nejvýše 10 m. Každý úsek zakončete přístupnými injektážními body.
SEZNAM DÍLŮ K OBJEDNÁVCE
Kolik hadice a příslušenství potřebujete?
Zadejte délku těsněné spáry. Kalkulačka přidá přesahy a rozdělí hadici na úseky se dvěma přístupnými konci.
HADICE V KONSTRUKCI / PRINCIP FUNGOVÁNÍ
Naplánujte přístup. Utěsněte pracovní spáru.
Hadice se pokládá před další betonáží. Zůstává v pracovní spáře a přístupné konce umožňují pozdější injektáž materiálu do této zóny.
Doprava podél spáry
Štěrbiny v injektážním úseku se při dopravě pryskyřice otevírají a umožňují materiálu šířit se podél pracovní spáry.
Přístup po betonáži
Přívodní konce zůstávají přístupné. Označení obou konců identifikuje každý jednotlivý úsek.
Rozmístění přizpůsobené konstrukci
Hadice může sledovat styk desky a stěny nebo rozhraní jednotlivých betonážních záběrů.
Samotná hadice spáru neutěsňuje: vytváří cestu pro vhodný injektážní materiál. Opakovaná injektáž závisí na použitém systému a materiálu.
PŘED BETONÁŽÍ
Injektážní hadice, upevnění a přístupné konce
Opletený úsek zůstává připevněný k podkladu. Průhledné vyztužené přívodní hadice jej spojují s přístupnými injektážními body.
Připravte podklad
Odstraňte uvolněné části a nečistoty. Hadice má přiléhat k připravenému betonu.
Položte a upevněte
Hadici veďte v mírných obloucích bez zalomení nebo zmáčknutí. Upevnění musí udržet její polohu i při betonáži.
Spojte a označte
Spojky přizpůsobte průměrům hadic, zajistěte připojení a označte oba konce každého úseku.
Zkontrolujte před zakrytím
Zkontrolujte upevnění, trasu a přístup ke koncům. Polohy úseků zaznamenejte do dokumentace skutečného provedení.

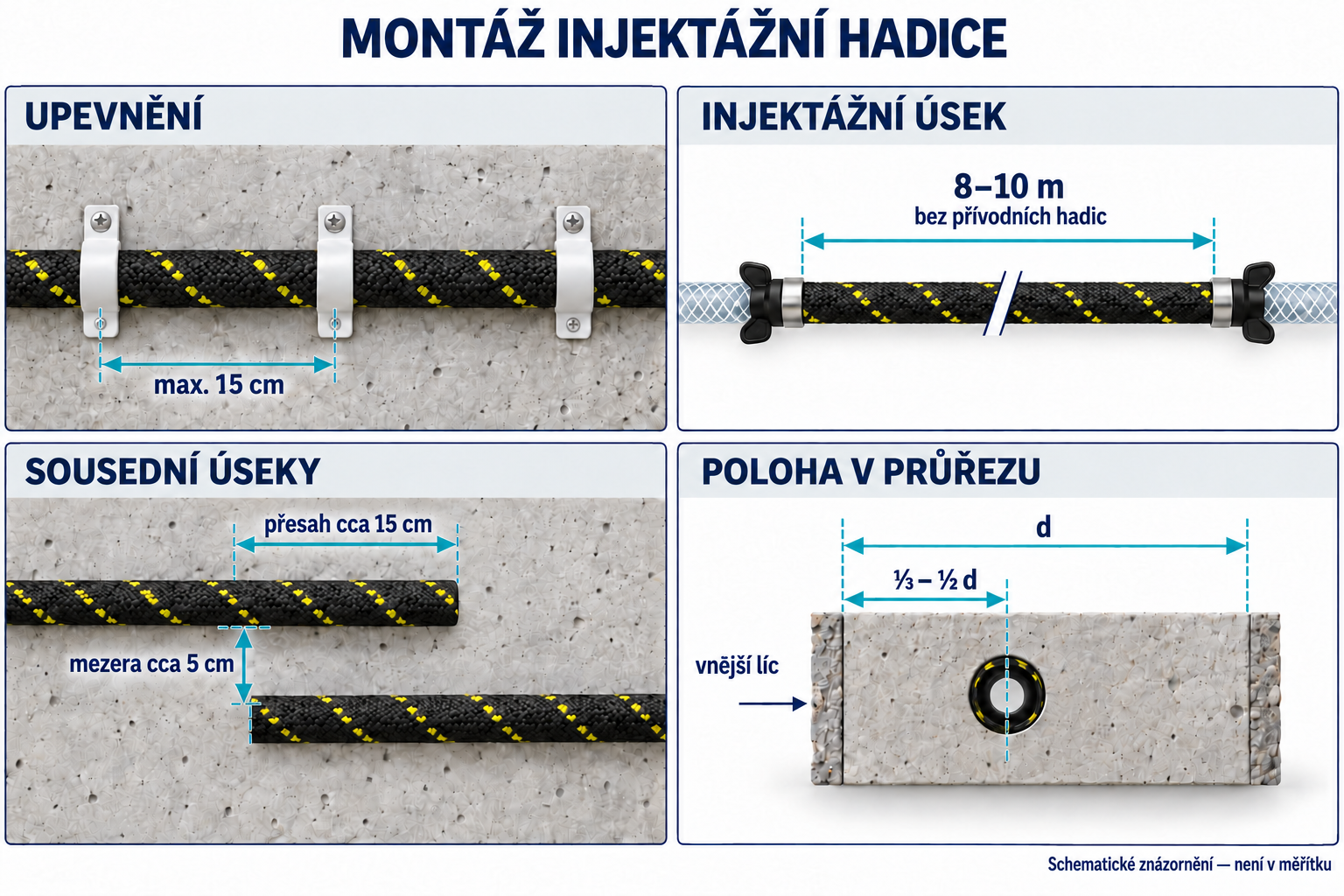

ROZMĚRY ROZMÍSTĚNÍ
Rozteč, délka úseku a přesah
Rozlišujte délku pracovní hadice a přívodní hadice. Sousední úseky veďte v zóně přesahu rovnoběžně a dodržte mezeru.
- Upevnění
- max. 15 cm
- Pracovní úsek
- 8–10 m
- Přesah úseků
- přibl. 15 / 5 cm
- Poloha
- ⅓–½ d
Rozteč sousedních spon; tam, kde to geometrie vyžaduje, použijte menší rozteč.
Délka úseku bez přívodních hadic. Role 100 m vystačí na více úseků.
Podélný přesah přibližně 15 cm a mezera přibližně 5 cm mezi rovnoběžnými hadicemi.
Měřeno od vnějšího povrchu prvku; konečnou trasu stanovte v projektu těsnění.
TŘI INJEKTÁŽNÍ HADICE
Vyberte průměr a konstrukci hadice
HO-HOSE 5
Injektážní hadice bez opletení pro pracovní spáry. Úseky a přístupné konce naplánujte před betonáží.
- Vnitřní / vnější průměr
- 5 / 11 mm
- Výstupní otvory
- 2 mm
- Dodávané provedení
- Role 100 m
HO-HOSE/B 5
Perforovaná hadice s textilním opletením pro injektáž pracovních spár. Instaluje se před betonáží a dopravuje materiál podél těsněné spáry.
- Vnitřní / vnější průměr
- 5 / 11 mm
- Výstupní otvory
- 2 mm
- Dodávané provedení
- Role 100 m
HO-HOSE 18 mm
Hadice systému SMARTHOSE pro zabudování do pracovních spár. Připevněte ji na hladký a čistý povrch sponami HO-KEEPER a při montáži chraňte opletení.
- Vnitřní / vnější průměr
- 8 / 18 mm
- Výstupní otvory
- 3 mm
- Dodávaná délka
- Role 100 m
Variantu hadice a dodávanou délku vyberte na platformě B2B.
SAMOSTATNÉ PŘIPOJOVACÍ SOUČÁSTI
Injektážní bod a spojka
Ocelová koncovka HO-END 8, plastový pakr HO-INJECT a spojka HO-CONNECT 6 mají odlišné úlohy. Slaďte je podle průměru a geometrie konkrétního systému.
HO-END 8
Ocelový injektážní bod pro hadice. Maznici vyberte společně s kompatibilní koncovkou, průměrem hadice a způsobem zajištění spoje.
- Materiál / délka
- ocel / 55 mm
- Průchod
- 3 mm
- Hadice — vnitřní průměr
- 4–8 mm
- Závit maznice
- M6×1
HO-INJECT
Bednicí pakr pro injektážní hadici. Poskytuje připojovací bod systému; vyberte maznici odpovídající koncovce a zajistěte přístup po dokončení stavby.
- Materiál / délka
- plast / 73 mm
- Průchod
- 2,5 mm
- Hadice — vnitřní průměr
- 5–7 mm
- Maznice
- kuželová nebo plochá · M8×1,25
HO-CONNECT 6
Plastová spojka spojující injektážní hadici s přívodní hadicí. Vyberte spony a zkontrolujte zajištění obou stran spoje.
- Materiál / délka
- plast / 79 mm
- Průchod
- 2,5 mm
- Hadice — vnitřní průměr
- 5–7 mm
- Varianta
- závit proti pootočení
Pro HO-HOSE 18 mm vyberte armatury SMARTHOSE odpovídající kanálu 8 mm a vnějšímu průměru 18 mm.
Připojení plánujte společně s rozmístěním
Pracovní úsek
Určete trasu hadice v pracovní spáře a rozdělte ji na úseky. Upevnění a přístupné konce rozmístěte před betonáží.
Zajištěné spoje
Ověřte průměry hadic, správnou spojku a spony. Schéma rozlišuje injektážní hadici a přívodní část.
Přístup po dokončení stavby
Konce vyveďte a označte podle projektu systému. Před pozdější injektáží určete správný úsek a slaďte koncovku s pakry.
Vyberte kompletní systém
Uveďte délku spáry, počet úseků a rozmístění přívodních konců. Vybereme hadici, přívody, spojky a upevnění. Pokud plánujete opakovanou injektáž, zohledníme systém a materiál určené pro toto použití.
