SISTEMA DI INIEZIONE PER GIUNTI DI RIPRESA
Tubi di iniezione.
Scopri il sistema completo.
Il tubo di iniezione rimane nella struttura. Le estremità accessibili permettono di iniettare successivamente il materiale nel tratto predisposto. Pianificare tracciato, raccordi e accessi prima di realizzare l’elemento.
SISTEMA A TUBI DI INIEZIONE
Scegli un numero. Scopri il componente.
A sinistra, il tracciato dei tubi. Accanto, una foto e la funzione del componente selezionato.
Dividere il rotolo da 100 m in tratti operativi lunghi fino a 10 m. Terminare ogni tratto con punti di iniezione accessibili.
DISTINTA PER L’ORDINE
Quanto tubo e quanti accessori servono?
Inserisci la lunghezza del giunto da sigillare. Il calcolatore aggiunge le sovrapposizioni e divide il tubo in tratti con due estremità accessibili.
TUBO NELLA STRUTTURA / PRINCIPIO DI FUNZIONAMENTO
Pianificare l’accesso. Sigillare il giunto di ripresa.
Il tubo viene posato prima del getto successivo. Rimane nel giunto di ripresa, mentre le estremità accessibili permettono di iniettare successivamente materiale in questa zona.
Alimentazione lungo il giunto
Le fessure del tratto di iniezione si aprono durante l’alimentazione della resina, permettendo al materiale di distribuirsi lungo il giunto di ripresa.
Accesso dopo il getto
Le estremità di alimentazione rimangono accessibili. L’etichettatura di entrambe identifica ogni singolo tratto.
Un tracciato adatto alla struttura
Il tubo può seguire il giunto soletta-parete o i confini tra getti successivi.
Il tubo da solo non sigilla il giunto: offre un percorso a un materiale di iniezione adatto. La reiniezione dipende dal sistema e dal materiale utilizzati.
PRIMA DEL GETTO
Tubo di iniezione, fissaggi ed estremità accessibili
Il tratto con treccia rimane fissato al supporto. Tubi di alimentazione trasparenti rinforzati lo collegano a punti di iniezione accessibili.
Preparare il supporto
Rimuovere frammenti incoerenti e contaminanti. Il tubo deve appoggiare sul calcestruzzo preparato.
Posare e fissare
Disporre il tubo con curve ampie, senza pieghe o schiacciamenti. I fissaggi devono mantenerlo in posizione anche durante il getto.
Collegare ed etichettare
Abbinare i connettori ai diametri dei tubi, assicurare i collegamenti ed etichettare le due estremità di ogni tratto.
Verificare prima di coprire
Controllare fissaggi, tracciato e accessibilità delle estremità. Registrare le posizioni dei tratti nella documentazione dell’opera realizzata.
DIMENSIONI DI POSA

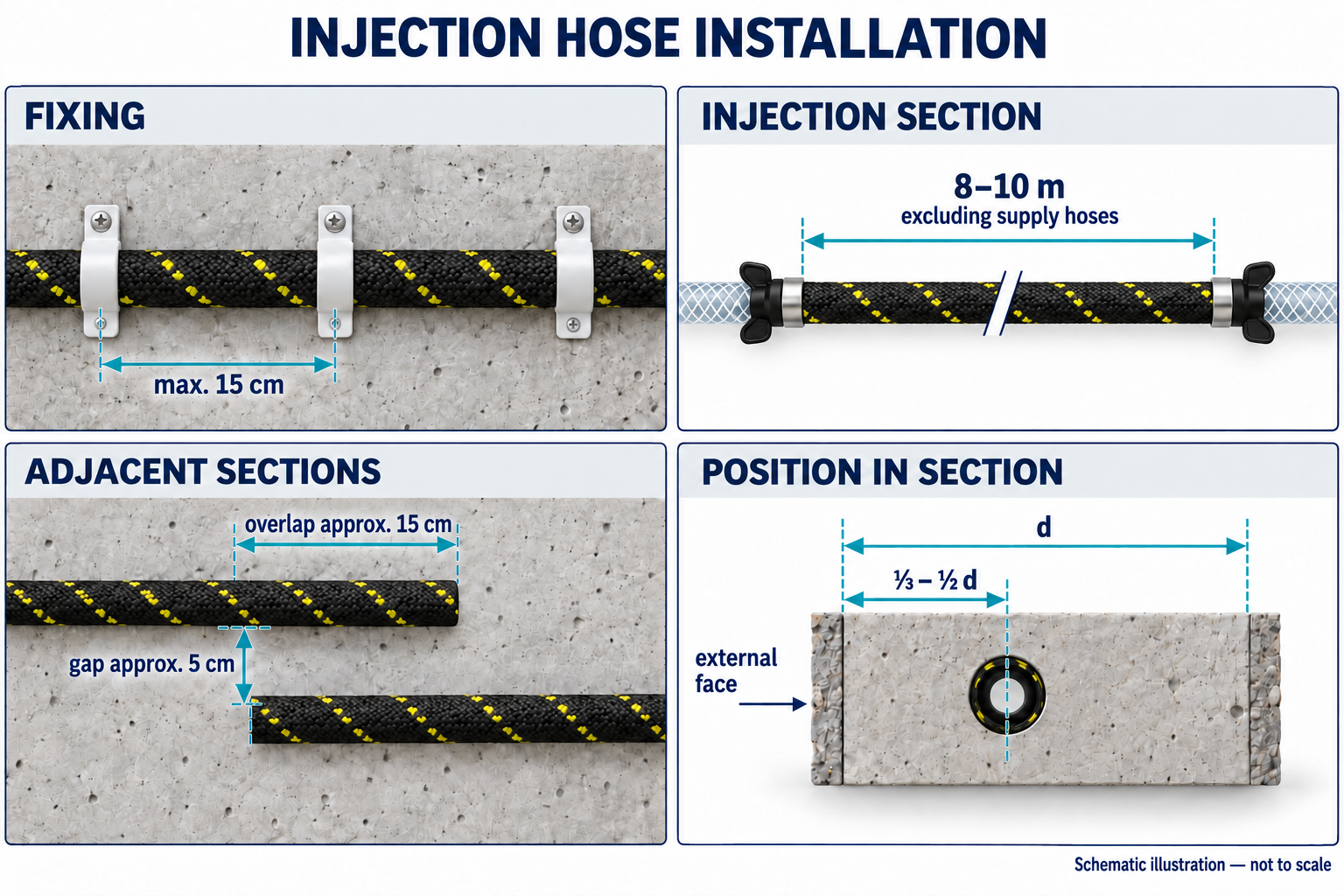

Distanze, lunghezza dei tratti e sovrapposizione
Distinguere la lunghezza del tubo operativo da quella del tubo di alimentazione. Nella zona di sovrapposizione disporre i tratti adiacenti paralleli, mantenendo la distanza.
- Fissaggi
- max. 15 cm
- Tratto operativo
- 8–10 m
- Sovrapposizione dei tratti
- circa 15 / 5 cm
- Posizione
- ⅓–½ d
Distanza tra clip successive; ridurla dove la geometria lo richiede.
Lunghezza del tratto esclusi i tubi di alimentazione. Un rotolo da 100 m serve per più tratti.
Sovrapposizione longitudinale di circa 15 cm, con circa 5 cm tra i tubi paralleli.
Misurata dalla faccia esterna dell’elemento; definire il percorso definitivo nel progetto di sigillatura.
TRE TUBI DI INIEZIONE
Scegli diametro e struttura del tubo
HO-HOSE 5
Tubo di iniezione senza treccia per giunti di ripresa. Pianificare tratti ed estremità accessibili prima del getto.
- Diametro interno / esterno
- 5 / 11 mm
- Aperture di uscita
- 2 mm
- Formato di fornitura
- Rotolo da 100 m
HO-HOSE/B 5
Tubo perforato con treccia tessile per l’iniezione dei giunti di ripresa. Installato prima del getto, distribuisce il materiale lungo il giunto da sigillare.
- Diametro interno / esterno
- 5 / 11 mm
- Aperture di uscita
- 2 mm
- Formato di fornitura
- Rotolo da 100 m
HO-HOSE 18 mm
Tubo del sistema SMARTHOSE da inglobare nei giunti di ripresa. Fissarlo a una superficie liscia e pulita con clip HO-KEEPER e proteggere la treccia durante la posa.
- Diametro interno / esterno
- 8 / 18 mm
- Aperture di uscita
- 3 mm
- Lunghezza di fornitura
- Rotolo da 100 m
Scegli versione e lunghezza di fornitura del tubo sulla piattaforma B2B.
COMPONENTI DI COLLEGAMENTO DISTINTI
Punto di iniezione e connettore
Il terminale in acciaio HO-END 8, il packer in plastica HO-INJECT e il connettore HO-CONNECT 6 svolgono ruoli diversi. Abbinarli secondo diametro e geometria del sistema specifico.
HO-END 8
Punto di iniezione in acciaio per tubi. Scegliere il nipplo insieme a testina compatibile, diametro del tubo e metodo di fissaggio del collegamento.
- Materiale / lunghezza
- acciaio / 55 mm
- Passaggio
- 3 mm
- Tubo — diametro interno
- 4–8 mm
- Filettatura del nipplo
- M6×1
HO-INJECT
Packer da cassero per tubo di iniezione. Fornisce un punto di collegamento al sistema; scegliere un nipplo compatibile con la testina e garantire l’accesso dopo la costruzione.
- Materiale / lunghezza
- plastica / 73 mm
- Passaggio
- 2,5 mm
- Tubo — diametro interno
- 5–7 mm
- Nipplo
- conico o piatto · M8×1,25
HO-CONNECT 6
Connettore in plastica tra tubo di iniezione e tubo di alimentazione. Scegliere le fascette e verificare il fissaggio di entrambi i lati del collegamento.
- Materiale / lunghezza
- plastica / 79 mm
- Passaggio
- 2,5 mm
- Tubo — diametro interno
- 5–7 mm
- Versione
- filettatura antitorsione
Per HO-HOSE 18 mm, scegliere raccordi SMARTHOSE adeguati al canale da 8 mm e al diametro esterno da 18 mm.
Pianificare i collegamenti insieme al tracciato
Tratto operativo
Definire il percorso del tubo nel giunto di ripresa e dividerlo in tratti. Posizionare fissaggi ed estremità accessibili prima del getto.
Collegamenti assicurati
Verificare diametri dei tubi, connettore corretto e fascette. Lo schema distingue il tubo di iniezione dal tratto di alimentazione.
Accesso dopo la costruzione
Disporre ed etichettare le estremità secondo il progetto del sistema. Prima dell’iniezione successiva, identificare il tratto corretto e abbinare la testina ai packer.
Scegliere un sistema completo
Indicare lunghezza del giunto, numero dei tratti e disposizione delle estremità di alimentazione. Selezioneremo tubo, linee di alimentazione, connettori e fissaggi. Se è prevista la reiniezione, considereremo un sistema e un materiale destinati a questo impiego.
